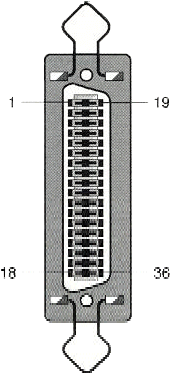

Le connecteur Centronic est très utilisé pour la connexion d'imprimantes. Les contacts sont de haute fiabilité, flexibles et auto-nettoyant, 36 conducteurs au pas de 1,27 mm à câbler.
Numéro broche |
Signal |
---|---|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 |
STROBE (STRbarre) D0 D1 D2 D3 D4 D5 D6 D7 ACKNOWLEDGE BUSY PAPER OUT SELECT AUTO FEED NC GND GND +5V GND GND GND GND GND GND GND GND GND GND GND GND INITIALIZE ERROR GND NC +5V SELECT INPUT |
