Dossier d'électronique

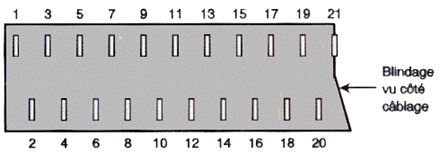

Numéro broche |
Signal |
---|---|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 |
Sortie audio droite Entrée audio droite Sortie audio gauche Masse audio Masse vidéo bleue Entrée audio gauche ou entrée mono Vidéo bleue Commutation lente Masse vidéo verte Non défini Vidéo verte Non défini Masse vidéo rouge Non défini Vidéo rouge ou chrominance S-vidéo Commutation rapide Masse vidéo composite Masse commutation rapide Sortie vidéo composite Entrée vidéo composite Blindage de la prise mâle |
