Un contrôleur de PSE alimenté sur Ethernet, 4 ports isolés, a passé avec succès les tests de conformité IEEE 802.3bt

23/07/2018 11h43, par zellercom

Un contrôleur de PSE alimenté sur Ethernet, 4 ports isolés, a passé avec succès les tests de conformité IEEE 802.3bt

NORWOOD, MA – Juillet 2018 – Analog Devices annonce le LTC4291/92 de Power by Linear™, un ensemble contrôleur d’alimentation (PSE), à 4 ports isolés, le premier de ce type à réussir une série de tests de conformité d’alimentation par câble Ethernet (PoE) à la norme IEEE 802.3bt (PoE++), tests gérés par Sifos Technologies. La PoE pose, par nature, des défis d’évaluation des PSE aux ingénieurs système et réseau. Les PSE sont des alimentations DC multicanaux, intelligentes, qui peuvent être activées et désactivées selon des processus normalisés, sans perturber les transmissions classiques de données sur Ethernet. Dans le même temps, les tests de conformité sont rendus plus compliqués en raison des demandes de fonctionnement requises par les différentes configurations de tensions et de polarités.

  • Consultez la page produit du LTC4291/92, téléchargez la feuille de caractéristiques, commandez des échantillons et cartes d’évaluation à : http://www.analog.com/LTC4291

L’analyseur PowerSync PSA-3000 de Sifos, 24 ports, pourvu de palettes de tests du PSA-3202- 2 ports, fournit les tests et l’analyse complets automatisés des PSE à base de LTC4291/92. Les séries de tests de conformité rigoureux renforcées par des analyses spécialisées ont validé la conformité du LTC4291/92 au standard IEEE 802.3at (PoE+), à la prochaine norme 802.3bt, et à d’autres spécifications propriétaires. Cette configuration évolutive et les solutions du test bénéficient des vastes connaissances dans la PoE et des années d’expérience pour réduire le temps de mise sur le marché et permettre le déploiement des réseaux PoE IEEE 802.3bt alors que la ratification du standard est pour 2018.

Lors des tests réalisés par Analog Devices, l’ensemble PSE LTC4291/92 a réussi une grande variété de tests, la solution PSA-3000/3202 émulant plusieurs PD (périphérique alimenté) à la norme IEEE 802.3bt. La capacité de charge à 90W en continu d’un PSE 4 paires garantit que le PSE peut supporter le niveau de puissance maximum de 71,3W du PD à la norme 802.3bt que ce soit en configuration de PD simple-signature ou double-signature. Le LTC4291/92 a correctement identifié toutes les classes de couches physiques (jusqu’à 5) comme le requièrent les nouveaux PD de Type 3 et de Type 4, ainsi que les PD rétrocompatibles de Type 1 et de Type 2. Pour les PSE qui utilisent le protocole de découverte de réseau (LLDP), le PSA-3000/3202 peut aussi émuler et négocier les besoins de puissance.

Les clients configurent et interagissent avec les dispositifs qui utilisent les GUI et environnements graphiques fournis. Le LTC4291/92 s’appuie sur des schémas testés en laboratoire, des conceptions de référence complètes, le GUI QuikEval™ et le code donné en exemple, tandis que le PSA-3000/3202 est augmenté par le GUI interactif PSA Interactive GUI et l’environnement graphique PSA PowerShell.

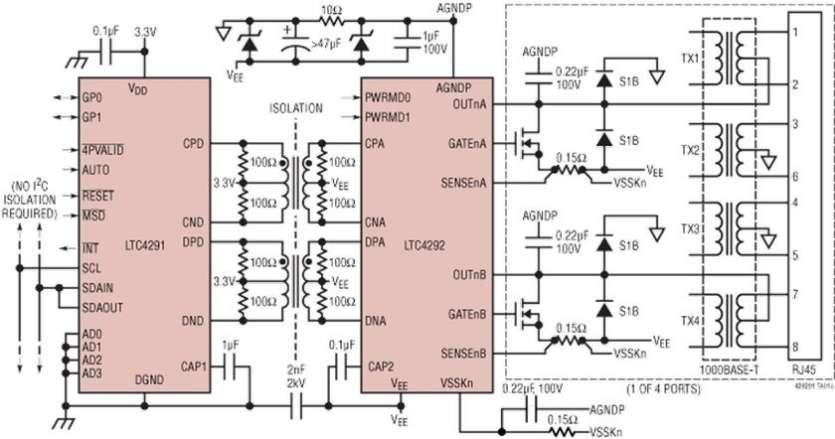

L’ensemble LTC4291/92 est présenté dans les classes de températures commerciales et industrielles. Le contrôleur numérique LTC4291 est présenté dans un boîtier QFN de 24 broches, 4mm x 4mm, conforme RoHS, tandis que le contrôleur analogique LTC4292 est encapsulé dans un boîtier QFN de 40 broches, 6mm x 6mm. Le LTC4291/92 est le premier contrôleur de PSE 802.3bt d’Analog Devices et il procure une mise à niveau au contrôleur de PSE LTC4266 4-port 802.3at, bien connu.



À propos d’Analog Devices
Analog Devices est le numéro un mondial sur le marché des hautes technologies analogiques conçues pour relever les défis techniques les plus complexes. Nous permettons à nos clients d’interpréter le monde qui nous entoure en connectant de façon intelligente les univers physique et numérique au moyen de technologies hors pair conçues pour détecter, mesurer, alimenter, connecter et interpréter.
