Régulateur µModule Silent Switcher 2A, 40V en entrée, en boîtier BGA 6,25mm x 4mm

13/10/2017 18h30, par zellercom.com

Régulateur µModule Silent Switcher 2A, 40V en entrée, en boîtier BGA 6,25mm x 4mm

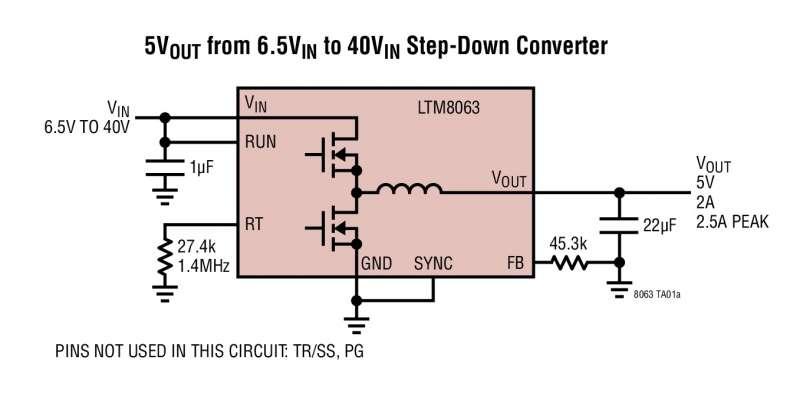

MILPITAS, CA & NORWOOD, MA – Octobre 2017- Analog Devices, Inc., qui a acquis récemment Linear Technology Corporation, annonce le LTM8063, un régulateur µModule ® 2A, 40V en entrée, abaisseur, dans un petit boîtier BGA, 6,25mm x 4mm. La taille du boîtier est de 75% inférieure à celle du produit équivalent existant. Avec deux condensateurs de taille de boîtier 0805 et deux résistances de taille 0603, l’empreinte de la mise en œuvre est de seulement 70mm2. L’architecture Silent Switcher® minimise les émissions d’EMI (interférences électromagnétiques), permettant au LTM8063 de répondre à la norme CISPR 22 Classe B relative aux EMC (émissions dues à la compatibilité électromagnétique).

Le LTM8063 peut générer un courant de sortie continu de 2A (crête de 2,5A), pour une conversion d’une tension d’entrée de 12V en une tension de sortie de 5V, à la température ambiante de 85°C. Sa tension d’entrée de 40V lui permet de fonctionner en toute sécurité à partir d’alimentations d’entrée non régulées ou fluctuantes de 12V à 24V, dans des environnements bruyants comme ceux de l’avionique, l’automatisation industrielle et la robotique industrielle. La tension de sortie est réglable via une résistance, de 0,8V à 15V. Cette large plage de tension de sortie donne de la souplesse dans l’utilisation d’un composant pour générer des lignes basse tension comme celles des entrées/sorties et tensions auxiliaires des circuits intégrés numériques et des tensions de bus des systèmes courants 3,3V, 5V et 12V.

La fréquence de commutation est réglable, par une seule résistance externe, de 200kHz à 2,2MHz ou peut être synchronisée à une horloge externe. Le LTM8063 fonctionne en quatre modes : Burst Mode ®, mode par densité variable d’impulsions, mode par densité variable d’impulsions avec modulation à étalement de spectre et mode synchronisation externe. La combinaison de l’architecture Silent Switcher, de la large plage de fréquence de fonctionnement et de plusieurs modes de fonctionnement réduit le risque d’interférences électromagnétiques, ce qui convient aux applications de traitement du signal sensibles au bruit, comprenant les systèmes d’imagerie et RF.

La gamme de température de fonctionnement du LTM8063 s’étend de -40°C à 125°C. Le prix unitaire de départ est de 6,95$, pour des quantités de 1000 pièces. Pour plus d’informations, visiter le site : www.linear.com/product/LTM8063.



Résumé des caractéristiques : LTM8063



  • Architecture Silent Switcher ® à bas niveau de bruit
  • Large gamme de la tension d’entrée : 3,2V à 40V
  • Large gamme de la tension de sortie : 0,8V à 15V
  • Courant continu de sortie : 2A, 2,5A crête
  • Sélection de la fréquence de commutation : de 200kHz à 2,2MHz
  • Synchronisation externe
  • Démarrage progressif programmable
  • Petit boîtier BGA, 6,25mm x 4mm x 2,22mm, de faible épaisseur, conforme RoHS



Le prix est indiqué à des fins budgétaires uniquement et peut différer selon les droits locaux, les taxes, les frais et les taux de changes.

Analog Devices vient de croître en puissance. Le 10 mars, Analog Devices a acquis Linear Technology, créant la première compagnie aux performances élevées en analogique. Davantage d’informations : http://lt.linear.com/07c



À propos d’Analog Devices

Analog Devices (NASDAQ : ADI) est le numéro un mondial sur le marché des hautes technologies analogiques conçues pour relever les défis techniques les plus complexes. Nous permettons à nos clients d’interpréter le monde qui nous entoure en connectant de façon intelligente les univers physique et numérique au moyen de technologies hors pair conçues pour détecter, mesurer et connecter.
