Régulateur µModule Silent Switcher 2,5A, 42V en entrée, en boîtier BGA 6,25mm x 6,25mm

03/10/2017 19h46, par zellercom.com

Régulateur µModule Silent Switcher 2,5A, 42V en entrée, en boîtier BGA 6,25mm x 6,25mm

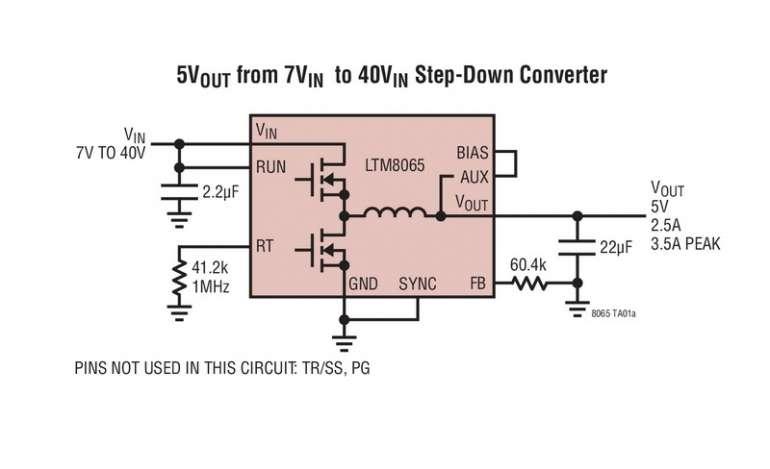

MILPITAS, CA & NORWOOD, MA – Octobre 2017- Analog Devices, Inc., qui a acquis récemment Linear Technology Corporation, annonce le LTM8065, un régulateur µModule ® (module de puissance), abaisseur, avec une gamme de tension d’entrée jusqu’à 40V (42V max. absolu), qui peut fonctionner en toute sécurité à partir d’alimentations d’entrée non régulées ou fluctuantes de 12V à 36V, dans des environnements bruyants comme ceux de la robotique, du test et de la mesure, du médical, de l’automatisation industrielle et des systèmes avioniques. L’architecture Silent Switcher® minimise les EMC/EMI (émissions dues à la compatibilité électromagnétique / interférences électromagnétiques), permettant au LTM8065 de répondre à la norme CISPR 22 Classe B pour une utilisation dans les applications de traitement du signal, sensibles au bruit, telles que l’imagerie et les systèmes RF. Le petit boîtier BGA, 6,25mm x 6,25mm x 2,32mm, du LTM8065 comprend un contrôleur régulateur à découpage, des commutateurs de puissance, une inductance et autres composants d’appoint. Avec seulement deux condensateurs de taille de boîtier 0805 et deux résistances de taille 0603, la mise en œuvre du LTM8065 occupe une surface approximative de 100mm2, environ la moitié de la taille des solutions de niveau de puissance équivalent.

Le LTM8065 peut générer un courant de sortie continu de 2,5A (crête de 3,5A), pour une charge de 5V, à partir d’une tension d’entrée de 12V, pour une température ambiante jusqu’à 85°C, sans radiateur ou de flux d’air. La tension de sortie est réglable via une résistance, de 0,97V à 18V. Cette large plage de tension de sortie donne de la souplesse dans l’utilisation d’un composant pour générer les tensions de bus courantes 3,3V, 5V, 12V et 15V. La fréquence de commutation est réglable, par une seule résistance externe ou peut être synchronisée à une horloge externe, de 200kHz à 3MHz. Il permet au client de faire fonctionner le composant à la fréquence spécifique ou non. Le LTM8065 fonctionne en quatre modes : Burst Mode ®, mode par densité variable d’impulsions, mode par densité variable d’impulsions avec étalement de spectre et mode synchronisation externe. Le courant de repos est de 8µA en Burst Mode, ce qui le rend approprié aux systèmes fonctionnant sur batterie. La gamme de température de fonctionnement du LTM8065 s’étend de -40°C à 125°C. Le prix unitaire de départ est de 7,75$, pour des quantités de 1000 pièces. Pour plus d’informations, visiter le site : www.linear.com/product/LTM8065.



Résumé des caractéristiques : LTM8065

  • Large gamme de la tension d’entrée : 3,4V à 40V Large gamme de la tension de sortie : 0,97V à 18V
  • Courant continu de sortie : 2,5A, 3,5A crête
  • Sélection de la fréquence de commutation : de 200kHz à 3MHz
  • Synchronisation externe
  • Faible courant de repos : 8µA Petit boîtier BGA, 6,25mm x 6,25mm x 2,32mm, de faible épaisseur, conforme RoHS



Le prix est indiqué à des fins budgétaires uniquement et peut différer selon les droits locaux, les taxes, les frais et les taux de changes.

Analog Devices vient de croître en puissance. Le 10 mars, Analog Devices a acquis Linear Technology, créant la première compagnie aux performances élevées en analogique. Davantage d’informations : http://lt.linear.com/07c

À propos d’Analog Devices
Analog Devices est le numéro un mondial sur le marché des hautes technologies analogiques conçues pour relever les défis techniques les plus complexes. Nous permettons à nos clients d’interpréter le monde qui nous entoure en connectant de façon intelligente les univers physique et numérique au moyen de technologies hors pair conçues pour détecter, mesurer et connecter. http://www.analog.com
