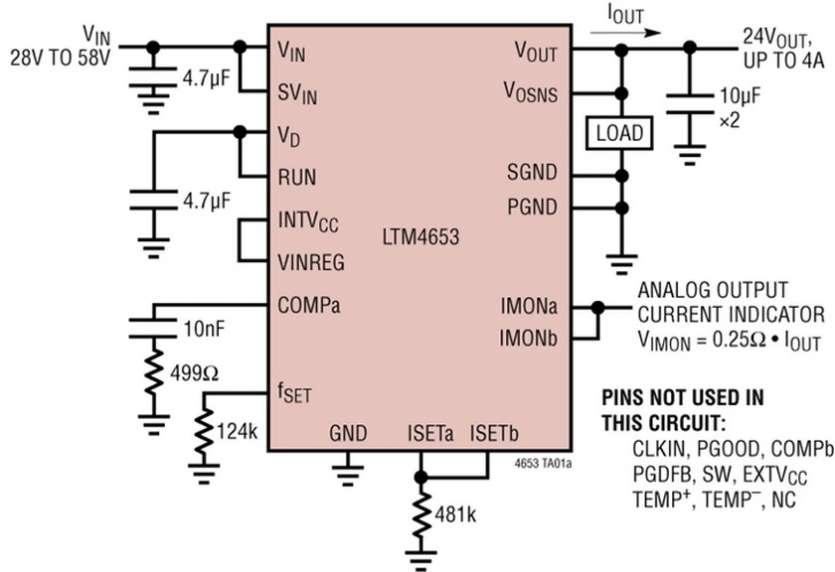

Régulateur µModule, entrée 58V, 4A, bas niveau de CEM, conforme à la norme EN55022 B

03/05/2018 08h16, par Analog Devices

Régulateur µModule, entrée 58V, 4A, bas niveau de CEM, conforme à la norme EN55022 B

NORWOOD, MA – Mai 2018 – Analog Devices annonce le Power bi Linear™ LTM4653, un régulateur à découpage µModule® abaisseur, 58V en entrée. Le LTM4653 peut fonctionner en toute sécurité à partir de tensions d’entrée non régulées ou fluctuantes de 24V à 48V, dans des environnements bruyants, comme les systèmes automatisés en usine, les robots industriels, les infrastructures de communication et les systèmes de l’avionique. Le LTM4653 intègre des filtres d’entrée et de sortie en un boîtier, ce qui permet au composant d’être conforme à la norme EN55022 classe B relative aux émissions électromagnétiques pour les équipements informatiques de traitement de l’information. L’architecture à bas niveau d’EMI (interférences électromagnétiques) le rend approprié aux applications de traitement du signal, incluant le test et la mesure, l’imagerie et les systèmes RF. Le LTM4653 possède la même architecture que le LTM4651, régulateur µModule, inverseur, entrée 58V, 4A, ainsi l’association des LTM4651 et LTL4653 est appropriée à la génération d’une paire de tensions positive et négative dans un système.

La tension de sortie peut être réglée par une résistance de 0,5V à 94% de la tension d’entrée VIN. Cette large plage de tension de sortie donne la possibilité de générer les tensions de bus de systèmes classiques 3,3V, 5V, 12V et 24V, avec un seul composant. Le rendement maximum est d’environ 94%, pour une conversion de 24V en entrée à 5V en sortie. Le LTM4653 génère un courant de sortie de 4A, jusqu’à une température ambiante de 70°C, de 48V en entrée à 5V en sortie, sans radiateur ni flux d’air. Plusieurs composants peuvent être connectés en parallèle pour des applications de plus forte intensité. La fréquence de commutation est réglable via une seule résistance externe ou peut être synchronisée à une horloge externe, de 250kHz à 3MHz.

 Le LTM4653 comprend un contrôleur régulateur à découpage, éléments de puissance, une inductance et autres composants auxiliaires, dans un boîtier BGA 15mm x 9mm x 5,01mm. Seuls les gros condensateurs de filtrage d’entrée et de sortie sont nécessaires pour compléter la mise en œuvre.

 La plage de températures de fonctionnement du LTM4653 s’étend de –40℃ à 125℃. Pour plus d’informations, visiter le site : http://www.analog.com/LTM4653.



Résumé des caractéristiques : LTM4653

  • Alimentation complète mode à découpage IEM basses
  • Conforme EN55022 Classe B
  • Large plage de tension d’entrée : 3,1V à 58V
  • Courant de sortie jusqu’à 4A
  • Plage de tension de sortie : 0,5V à 94% de VIN
  • Erreur totale sur la tension continue de sortie ±1.67%, sur la ligne, la charge et la température (–40°C à 125°C)
  • Mise en parallèle de plusieurs LTM4653 et partage du courant
  • Indicateur de courant de sortie analogique
  • Programmation de la limite de la tension d’entrée
  • Boîtier BGA, 15mm × 9mm × 5,01mm
