Régulateur µModule double 15A ou simple 30A, avec inductance superposée au boîtier, pic de rendement à 96% et excellentes performances thermiques

07/03/2018 19h50, par Analog Devices

Régulateur µModule double 15A ou simple 30A, avec inductance superposée au boîtier, pic de rendement à 96% et excellentes performances thermiques

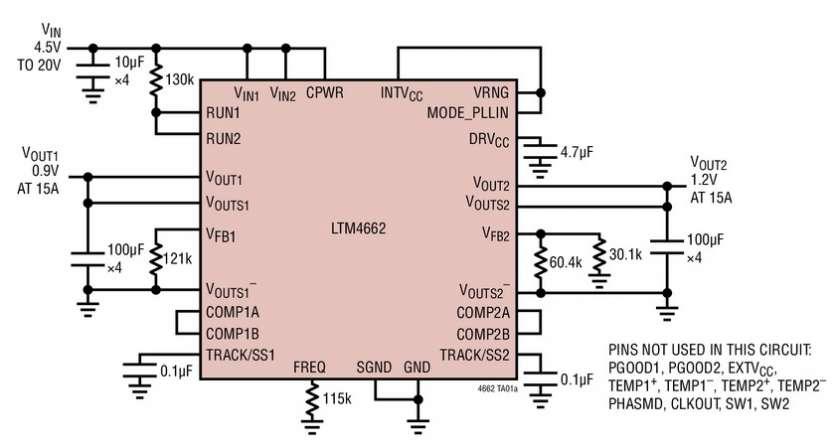

NORWOOD, MA – 7 mars 2018 – Analog Devices annonce le Power by Linear™ LTM4662, un régulateur µModule® abaisseur, double 15A ou simple 30A, dans un boîtier BGA package avec inductance superposée au boîtier pour améliorer les performances de dissipation thermiques. Les autres composants, les MOSFET, les contrôleurs DC/DC et composants d’appoint sont surmoulés et le composant complet est encapsulé dans un boîtier BGA de 11,25mm x 15mm x 5,74mm. Avec un courant d’air limité, le LTM4662 est facilement refroidi parce que l’inductance transfère la chaleur en provenance de l’étage de puissance vers l’air ambiant. Le LTM4662 peut atteindre un pic de rendement de 96%, lui permettant de générer un courant continu de 30A, pour une conversion de 12V en entrée à 1.0V en sortie, à la température ambiante de 70°C, avec un flux d’air de 200LFM. Avec la conception en double régulateur, un boîtier de petite taille et une tension précise, le LTM4662 satisfait aux contraintes quant aux surfaces des cartes PCB densément peuplées d’un système pour alimenter les composants de tension basse et de forte intensité comme les FPGA, ASIC, microprocesseurs et GPU. Les applications comprennent les cartes PCIe, les infrastructures de communications, les systèmes informatiques connectés au Cloud, médicaux, industriels, et les équipements de test & de mesure.

Le LTM4662 fonctionne sur une plage de la tension d’entrée de 4,5V à 20V. Avec une tension de polarisation externe de 5V, le composant peut fonctionner à partir de 2,375V. Les tensions de sortie sont réglables de 0,6V à 5,5V, ce qui permet au composant de générer non seulement une tension basse pour les composants numériques, mais aussi 2,5V, 3,3V et 5V qui sont généralement requises par les tensions des bus d’un système. La précision totale de la tension continue de sortie est garantie à ±1,5% sur la tension de ligne, la charge et la température (–40°C à 125°C). Deux LTM4662 peuvent partager le courant pour fournir 60A à une charge. De plus, les amplificateurs de mesure déportée de la carte sur les deux sorties compensent les chutes de tension causées par l’impédance des pistes de la carte PC en raison de courants élevés. Le LTM4662 offre la possibilité de choisir une boucle de régulation de compensation interne ou externe, permettant aux utilisateurs d’optimiser la stabilité de la boucle et les performances relatives aux signaux transitoires tout en minimisant le nombre de condensateurs en sortie La fréquence de commutation du LTM4662 peut être programmée de 250kHz à 1MHz par une résistance, et peut être synchronisée à une horloge externe sur la plage de 250kHz à 1MHz pour les applications sensibles au bruit. Les caractéristiques de protection comprennent la protection contre les surtensions et les surintensités.

Le LTM4662 fonctionne de –40°C à 125°C. pour plus d’informations, visitez le site www.linear.com/product/LTM4662.



Résumé des caractéristiques : LTM4662

  • Sortie double 15A ou simple 30A
  • Plage de la tension d’entrée étendue : 4,5V à 20V
  • 2,375VMIN avec tension de polarisation CPWR
  • Plage de la tension de sortie : 0,6V à 5,5V
  • Erreur totale sur la tension continue de sortie : ±1.5% maximum
  • Rendement jusqu’à 96%
  • Partage du courant en fonctionnement multiphase
  • Amplificateur différentiel de mesure déportée sur chaque canal
  • Compensation interne ou externe
  • Versions de boîtiers BGA disponibles : SAC305 (RoHS) & SnPb (63/37)





À propos d’Analog Devices
Analog Devices (NASDAQ : ADI) est le numéro un mondial sur le marché des hautes technologies analogiques conçues pour relever les défis techniques les plus complexes. Nous permettons à nos clients d’interpréter le monde qui nous entoure en connectant de façon intelligente les univers physique et numérique au moyen de technologies hors pair conçues pour détecter, mesurer et connecter. http://www.analog.com
