Régulateur µModule 25A, acceptant une redondance N+1 qui assure la disponibilité de puissance en cas de dysfonctionnements

10/10/2017 19h04, par zellercom.com

Régulateur µModule 25A, acceptant une redondance N+1 qui assure la disponibilité de puissance en cas de dysfonctionnements

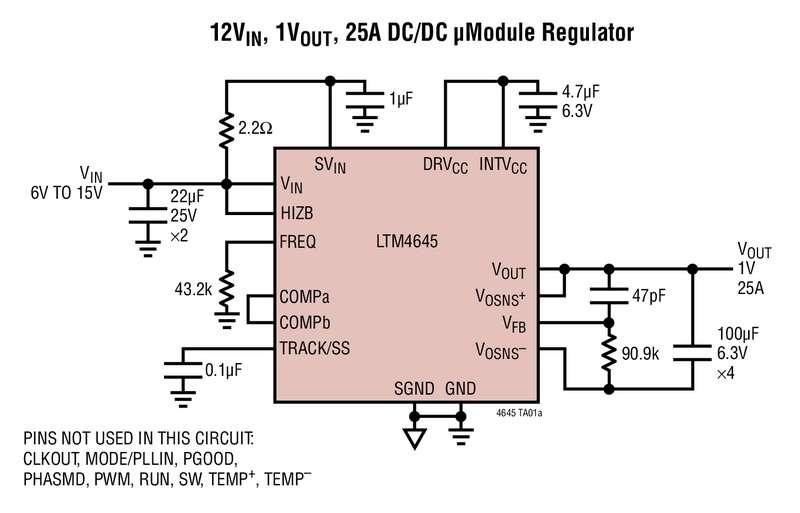

MILPITAS, CA & NORWOOD, MA – Octobre 2017- Analog Devices, Inc., qui a acquis récemment Linear Technology Corporation, annonce le LTM4645, un régulateur µModule® (module de puissance) de 25A, abaisseur, qui permet le partage de plusieurs composants (N) indépendants parmi lesquels au moins un LTM4645 peut être utilisé en tant qu’élément de sauvegarde (+1) pour assurer la disponibilité de la puissance si un composant parmi les N+1 détecte une erreur et doit être déconnecté. Par exemple, une charge de 1V, 75A, comme un ASIC, nécessite trois LTM4645 pour un courant total de 75A (= 3 x 25A). Pour la résilience du système, un LTM4645 supplémentaire est ajouté en tant qu’élément de sauvegarde dans une configuration 3+1, il en résulte que le courant de quatre LTM4645 est partagé pour générer 75A si l’un vient à faillir. Dans le cas d’un dysfonctionnement d’un régulateur, le composant signale à un contrôleur à en fichage à chaud, en amont, de se déconnecter lui-même de l’alimentation tandis que les trois régulateurs LTM4645 restants maintiennent un fonctionnement ininterrompu. Les applications profitant de la caractéristique de redondance N+1 du LTM4645 comprennent les centres de données, l’aérospatiale, les transactions bancaires et les systèmes liés au « cloud » dans lesquels l’amélioration de la sécurité et de l’intégrité du système sont les premières priorités.

Le LTM4645 fonctionne sur une alimentation d’entrée de 4,7V à 15V et régule une tension de sortie réglable de 0,6V à 1,8V. Le fonctionnement en mode abaisseur synchrone génère 25A à 1V, à partir de 12V en entrée, avec un rendement de 86%, une perte de puissance de 3,5W et une augmentation de température de 41°C (sans flux d’air, sans radiateur). Le composant est présenté dans un boîtier BGA, 9mm x 15mm x 3,51mm, et comprend l’inductance, les MOSFET et le circuit intégré régulateur DC/DC. Avec un amplificateur différentiel à capteur déporté pour compenser la perte de tension dans la résistance des pistes de PCB et les paramètres électriques testés de -40°C à 125°C, la précision totale de la tension continue est garantie à ±1,2%. Le LTM4645 possède plusieurs fonctions de sécurité comme la protection contre les surtensions, la protection contre les surintensités, et une diode de gestion de la température de la carte. Le retard de propagation à partir de la défaillance du composant jusqu’à l’arrêt de celui-ci est inférieur à 200ns.
Le LTM4645 est conçu pour fonctionner sur une plage de températures de -40°C à 125°C. Jusqu’à 6 composants peuvent partager leur courant pour obtenir un courant de charge de 150A.

La perte de puissance est de seulement 3,5W, de 12V en entrée à 1V en sortie pour 25A dans la charge. Pour une conversion de 12V en entrée à 1V en sortie, toute la puissance est délivrée jusqu’à 75°C (0LFM, sans radiateur) et à 85°C le courant de charge baise à 20A. Le prix unitaire de départ est de 26,23$, pour des quantités de 1000 pièces. Pour plus d’informations, visitez le site : www.linear.com/product/LTM4645.



Résumé des caractéristiques : LTM4645

•    Plage de la tension d’entrée : 4,5V à 15V
•    Plage de la tension de sortie : 0,6V à 1,8V
•    Courant continu de sortie : 25A
•    Erreur totale de la tension de sortie en continu ±1,2%, de -40°C à 125°C
•    Supporte une redondance de phase N+1de fiabilité élevée
•    Boîtier BGA 9mm x 15mm x 3,51mm



Analog Devices vient de croître en puissance. Le 10 mars, Analog Devices a acquis Linear Technology, créant la première compagnie aux performances élevées en analogique. Davantage d’informations : http://lt.linear.com/07c

À propos d’Analog Devices
Analog Devices (NASDAQ : ADI) est le numéro un mondial sur le marché des hautes technologies analogiques conçues pour relever les défis techniques les plus complexes. Nous permettons à nos clients d’interpréter le monde qui nous entoure en connectant de façon intelligente les univers physique et numérique au moyen de technologies hors pair conçues pour détecter, mesurer et connecter. http://www.analog.com
