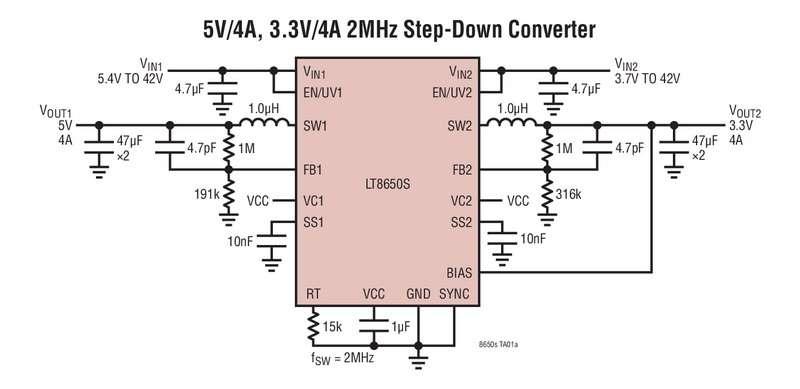

Régulateur Silent Switcher 2, abaisseur, synchrone, 42V, double, courant de sortie (IOUT) 4A, rendement de 94% à 2MHz et très bas niveau d’émissions d’EMI

17/10/2017 19h23, par zellercom.com

Régulateur Silent Switcher 2, abaisseur, synchrone, 42V, double, courant de sortie (IOUT) 4A, rendement de 94% à 2MHz et très bas niveau d’émissions d’EMI

MILPITAS, CA & NORWOOD, MA – Octobre 2017- Analog Devices, Inc., qui a acquis récemment Linear Technology Corporation, annonce le LT8650S, un régulateur à découpage, abaisseur, synchrone, double 4A, 42V en entrée. Son architecture unique Silent Switcher®2 utilise quatre condensateurs internes en entrée ainsi que deux condensateurs internes BST et un condensateur INTVCC pour minimiser la surface des boucles perturbatrices. Grâce à un contrôle précis des fronts de commutation et à une structure interne utilisant des colonnettes de cuivre au lieu de plots, et un plan de masse intégral, la conception du LT8650S réduit fortement les émissions d’EMI (interférences électromagnétiques). L’amélioration des performances relatives aux EMI ne dépend pas de la configuration de la carte, ce qui simplifie la conception et réduit le risque, même en utilisant deux couches de circuit imprimé. Le LT8650S satisfait aux limites crêtes des EMI de la norme CISPR 25 Classe 5 de l’automobile, pour une fréquence de commutation de 2MHz, sur toute la plage de charge. La modulation de fréquence par étalement de spectre est également disponible pour abaisser davantage les niveaux d’EMI.

Le redressement synchrone du LT8650S permet d’obtenir un rendement aussi élevé que 94%, à une fréquence de commutation de 2MHz. Sa plage de tension d’entrée, de 3,0V à 42V, est appropriée aux applications de l'automobile et de l’industrie. Les commutateurs internes, de haut rendement, peuvent fournir, simultanément, un courant continu de sortie jusqu’à 4A, et des charges de 6A crête, sur l’un ou l’autre canal, pour des tensions aussi basses que 0,8V. Le fonctionnement en Burst Mode ® du LT8650S garantit un courant de repos de seulement 6,2µA (pour les deux canaux), ce qui convient aux applications comme les systèmes « connectés en permanence » de l’automobile, qui nécessitent une durée de vie accrue de la batterie. La durée minimum de conduction du LT8650S, de seulement 40ns, autorise une fréquence de commutation fixe de 2MHz, de 16V en entrée à 2V en sortie, ce qui permet aux concepteurs d’optimiser le rendement tout en évitant les bandes de fréquences critiques, sensibles au bruit. Le boîtier LQFN de 32 broches, 4mm x 6mm, du LT8650S, et la fréquence de commutation élevée qui permet l’emploi de condensateurs et d’inductances externes de petite taille, conduisent à une empreinte compacte, de bon rendement thermique.

Le LT8650S utilise des commutateurs de puissance, haut et bas, internes, de rendement élevé, avec les diodes élévatrices, l’oscillateur, les circuits de contrôle et de logique, nécessaires, intégrés sur une seule puce. Le fonctionnement en Burst Mode, à faible niveau d’ondulation, maintient un rendement élevé pour de faibles courants de sortie, tout en maintenant l’ondulation de sortie en dessous de 10mVcrête à crête .  Pour les applications qui requièrent une réponse très rapide aux signaux transitoires ou le partage du courant de deux canaux, les broches externes VC sont disponibles. Pour un fonctionnement à niveau de bruit le plus bas possible, le LT8650S peut être programmé pour fonctionner en mode continu forcé sur toute la plage de la charge avec modulation de fréquence à étalement de spectre. Sa fréquence de commutation est programmable et peut être synchronisée de 300kHz à 3MHz. Des techniques de conception spéciales et un nouveau procédé très rapide permettent un rendement élevé sur une large plage de tension d’entrée, et l’architecture en mode courant du LT8650S permet une réponse rapide aux signaux transitoires et une excellente stabilité de la boucle de régulation. Les autres caractéristiques incluent une gestion de la température de la puce, des indicateurs de tension établie, un démarrage progressif / un suivi de la tension en sortie et une protection thermique.

Le LT8650SEV est encapsulé en un boîtier LQFN, 4mm x 6mm. Une version pour températures industrielles, le LT8650SIV, est testée et garantie pour fonctionner avec une température de jonction de – 40°C à 125°C. Le prix unitaire de départ est de 5,75$, pour des quantités de 1000 pièces, les deux versions sont disponibles en stock. Pour plus d’informations, visiter le site : www.linear.com/product/LT8650S.



Résumé des caractéristiques : LT8650S

  • Large plage de tension d’entrée : 3,0V à 42V
  • 4A simultanément sur chaque canal, jusqu’à 6A sur l’un ou l’autre canal
  • Architecture Silent Switcher® 2 :
  • Très faibles émissions EMI sur tout circuit imprimé Élimine la sensibilité au routage du circuit imprimé Condensateurs internes pour VIN, BST, INTVCC pour réduire les EMI émises Modulation de fréquence à étalement de spectre
  • Fonctionnement en Burst Mode® à très faible courant de repos
  • IQ = 6,2µA en régulant 12V en entrée vers 5V en sortie VOUT1 et 3,3V en VOUT2 Ondulation de sortie < 10mVcrête-à-crête
  • En option, broche VC externe : réponse rapide aux transitoires et partage du courant (IQ > 50µA /canal)
  • Mode continu forcé
  • Fonctionnement synchrone à rendement élevé :
  • Rendement de 94,6% à 2A, 5V en sortie à partir de 12V en entrée à 2MHz Rendement de 93,3% à 4A, 5V en sortie à partir de 12V en entrée à 2MHz
  • Durée minimum à l’état ON : 40ns
  • Gestionnaire de température de la puce
  • Réglage et synchronisation de la fréquence : de 300kHz à 3MHz
  • Démarrage progressif et suivi de la tension en sortie
  • Petit boîtier LQFN de 32 broches, 4mm x 6mm, à performances thermiques renforcées



Le prix est indiqué à des fins budgétaires uniquement et peut différer selon les droits locaux, les taxes, les frais et les taux de changes.

Analog Devices vient de croître en puissance. Le 10 mars, Analog Devices a acquis Linear Technology, créant la première compagnie aux performances élevées en analogique. Davantage d’informations : http://lt.linear.com/07c



À propos d’Analog Devices
Analog Devices (NASDAQ : ADI) est le numéro un mondial sur le marché des hautes technologies analogiques conçues pour relever les défis techniques les plus complexes. Nous permettons à nos clients d’interpréter le monde qui nous entoure en connectant de façon intelligente les univers physique et numérique au moyen de technologies hors pair conçues pour détecter, mesurer et connecter. http://www.analog.com
