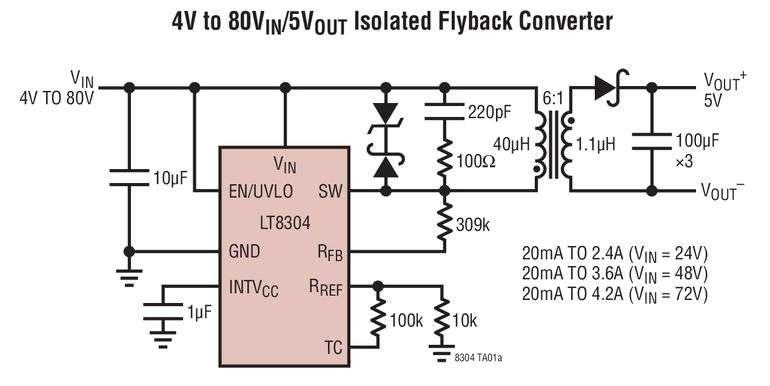

Régulateur flyback, sans photocoupleur, monolithique, isolé à 100V, délivrant jusqu’à 24W

20/05/2016 16h37, par zellercom.com

Régulateur flyback, sans photocoupleur, monolithique, isolé à 100V, délivrant jusqu’à 24W

Mai 2016- Linear Technology Corporation annonce le LT8304, un régulateur flyback, monolithique, qui simplifie, de façon significative, la conception des convertisseurs DC/DC isolés. En échantillonnant la tension de sortie isolée directement à partir de la tension du primaire, le composant ne nécessite pas de photocoupleur ni d’un troisième enroulement pour la régulation. Le LT8304 fonctionne sur une gamme de tensions d’entrée, de 3V à 100V, utilise un transistor de puissance DMOS de 2A/150V et peut fournir une puissance de sortie jusqu’à 24W, le rendant approprié à une grande variété d’applications de transmission de données, de l’automobile, industrielles, médicales et militaires.

Le LT8304 fonctionne en mode de conduction critique (boundary mode) qui consiste en un contrôle en mode courant, à découpage et à fréquence variable, permettant une régulation à  5% typique de la tension de sortie, en fonction des variations de la tension d’entrée, de la charge et de la température. Le fonctionnement en mode critique permet l’emploi d’un transformateur plus petit que ceux employés dans les conceptions à mode de conduction continue équivalentes. La tension de sortie est facilement fixée à l’aide de deux résistances externes et du rapport du transformateur.  Plusieurs transformateurs standard, mentionnés dans la fiche de caractéristiques, peuvent être utilisés dans de nombreuses applications. Le haut degré d’intégration et l’emploi du fonctionnement en Burst Mode®, à faible ondulation, conduisent à un produit d’utilisation simple, avec peu de composants, et de haut rendement pour les alimentations isolées.

Les caractéristiques additionnelles comprennent une protection contre les courts-circuits, un courant de repos, à vide, de 116µA, une tension de validation précise et un arrêt avec hystérésis en cas de sous-tension, un démarrage progressif et une compensation interne, avec aussi une compensation de la tension de sortie en fonction de la température de la diode.

Le LT8304 est disponible en un petit boîtier SO-8, à performances thermiques renforcées. Les versions de classes industrielle et à gamme de température étendue fonctionnent avec une température de jonction de – 40°C à 125°C. Le prix unitaire de départ est de 3,55$, pour des quantités de 1000 pièces. Pour plus d’informations, visiter le site www.linear.com/product/LT8304.



Résumé des caractéristiques : LT8304

  • Gamme de la tension d’entrée : 3V à 100V
  • Puissance de sortie jusqu’à 24W
  • Commutateur de puissance DMOS, sur la carte, 2A, 150V, intégré
  • Transformateurs de puissance standard
  • Pas de photocoupleur ni de troisième enroulement de transformateur requis pour la boucle de régulation
  • Courant de repos de 116µA
  • Fonctionnement en mode de conduction critique (Boundary mode)
  • Tension de sortie VOUT fixée par deux résistances externes
  • Tension d’entrée de validation précise et arrêt avec hystérésis en cas de sous-tension
  • Compensation de la tension de sortie en fonction de la température de la diode
  • Classes industrielle et à gamme de températures étendue : fonctionnement avec une température de jonction de – 40°C à 125°C
