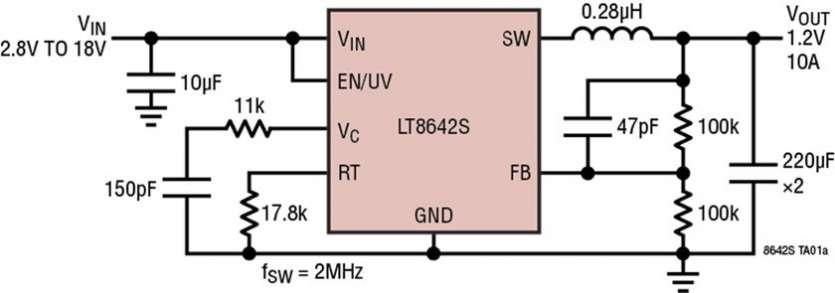

Régulateur abaisseur, synchrone, Silent Switcher 2,18V, sortie 10A, générant un rendement de 95% à 2MHz et de très basses émissions d’EMI

NORWOOD, MA – Juillet 2018 – Analog Devices annonce le LT8642S de Power by Linear™, un régulateur à découpage, abaisseur, synchrone, 10A, pouvant accepter 18V en entrée. Son architecture Silent Switcher®2 utilise deux condensateurs internes en entrée ainsi que des condensateurs internes BST et INTVCC pour minimiser la surface des boucles perturbatrices. Le LT8642S réduit fortement les émissions d’EMI (interférences électromagnétiques) grâce à des fronts de commutation contrôlés et une implantation interne avec l’emploi de colonnettes de cuivre à la place de plots et un plan de masse intégral. Cette amélioration des performances relatives aux EMI ne dépend pas de la configuration de la carte PCB, ce qui simplifie la conception et réduit le risque même en utilisant deux couches de circuit imprimé. Le LT8642S satisfait aux limites crêtes des EMI de la norme CISPR 25 de Classe 5 de l’automobile, avec une fréquence de commutation de 2MHz, sur toute la plage de la charge. La modulation de fréquence par étalement de spectre est disponible pour abaisser davantage les niveaux d’EMI.

  • Consultez la page produit du LT8642S, téléchargez la feuille de caractéristiques, commandez des échantillons et cartes d’évaluation à :  http://www.analog.com/LT8642S

Le redressement synchrone du LT8642S permet d’obtenir un rendement aussi élevé que 95%, à une fréquence de découpage de 2MHz. Sa plage de tension d’entrée, de 2,8V à 18V, le rend approprié aux applications de l'automobile et de l’industrie. Les commutateurs internes, de haut rendement, peuvent générer un courant continu de sortie jusqu’à 10A, pour des tensions aussi basses que 0,60V. Le fonctionnement en Burst Mode ® du LT8642S assure une consommation au repos de seulement 240µA. Une broche de compensation externe facilite une réponse rapide aux signaux transitoires et la répartition du courant entre plusieurs composants connectés en parallèle. Une durée à l’état ON minimum, de seulement 25ns, autorise une fréquence de commutation fixe de 2MHz, de 12V en entrée à 0,6V en sortie. Le boîtier LQFN de 24 broches, 4mm x 4mm, du LT8642S, et la fréquence de commutation élevée qui permet l’emploi de condensateurs et d’inductances externes de petite taille, conduisent à une empreinte compacte, de bon rendement thermique.

Le LT8642S utilise des transistors commutateurs de puissance, haut et bas, internes, de rendement élevé, avec la diode élévatrice, l’oscillateur, les circuits de contrôle et de logique, nécessaires, intégrés sur une seule puce. Le fonctionnement en Burst Mode, à faible niveau d’ondulation, maintient un rendement élevé pour de faibles courants de sortie, tout en maintenant l’ondulation de sortie en dessous de 10mVcrête‑à‑crête.  Pour les applications qui requièrent un fonctionnement à niveau de bruit minimum, le LT8642S peut être programmé pour fonctionner en mode continu forcé sur toute la plage de la charge. Sa fréquence de commutation peut être programmée et synchronisée de 200kHz à 3MHz. Des techniques de conception spéciales et un nouveau procédé très rapide permettent un rendement élevé sur une large plage de tension d’entrée, et l’architecture en mode courant du LT8642S permet une réponse rapide aux signaux transitoires et une excellente stabilité de la boucle de régulation. Les autres caractéristiques comprennent un indicateur de tension établie, un démarrage progressif  / un suivi de la tension en sortie et une protection thermique.

Le LT8642SEV est encapsulé en un boîtier LQFN, 4mm x 4mm. Une version pour températures industrielles, le LT8642SIV, est testée et garantie pour fonctionner avec une température de jonction de – 40°C à 125°C. Les deux versions sont disponibles en stock. Pour plus d’informations, visiter le site : http://www.analog.com/LT8642S.



Résumé des caractéristiques : LT8642S

  • Architecture Silent Switcher®2 :
  • Très faibles émissions EMI/EMC sur tout circuit imprimé
  • Élimine la vulnérabilité au routage du circuit imprimé
  • Condensateurs internes pour VIN, BST, INTVCC pour réduire les EMI émises
  • Modulation de fréquence à étalement de spectre
  • Haut rendement à haute fréquence
  • Rendement jusqu’à 96% à 1MHz
  • Rendement jusqu’à 95% à 2MHz
  • Large plage de tension d’entrée : 2,8V à 18V
  • Courant continu de sortie 10A max.
  • Compensation externe : réponse rapide aux transitoires et partage du courant
  • Fonctionnement en Burst Mode® à très faible courant de repos
    • IQ = 240µA, en régulation de 12V en entrée vers 1,2V en sortie
  • Ondulation de sortie < 10mVcrête-à-crête
  • Durée minimum de conduction : 25ns
  • Faible chute de tension dans toutes les conditions : 50mV à 1A
  • Mode continu forcé
  • Tolère, en toute sécurité, une saturation de l’inductance en cas de surcharge
  • Réglage et synchronisation de la fréquence : de 200kHz à 3MHz
  • Démarrage progressif et suivi de la tension en sortie
  • Petit boîtier LQFN de 24 broches, 4mm x 4mm




Analog Devices (NASDAQ : ADI) est le numéro un mondial sur le marché des hautes technologies analogiques conçues pour relever les défis techniques les plus complexes. Nous permettons à nos clients d’interpréter le monde qui nous entoure en connectant de façon intelligente les univers physique et numérique au moyen de technologies hors pair conçues pour détecter, mesurer et connecter. http://www.analog.com
