Régulateur abaisseur, synchrone, à une seule résistance, rail-à-rail, courant entrant et sortant ±5A, de 0V à 14,5V en sortie

18/08/2016 11h48, par zellercom.com

Régulateur abaisseur, synchrone, à une seule résistance, rail-à-rail, courant entrant et sortant ±5A, de 0V à 14,5V en sortie

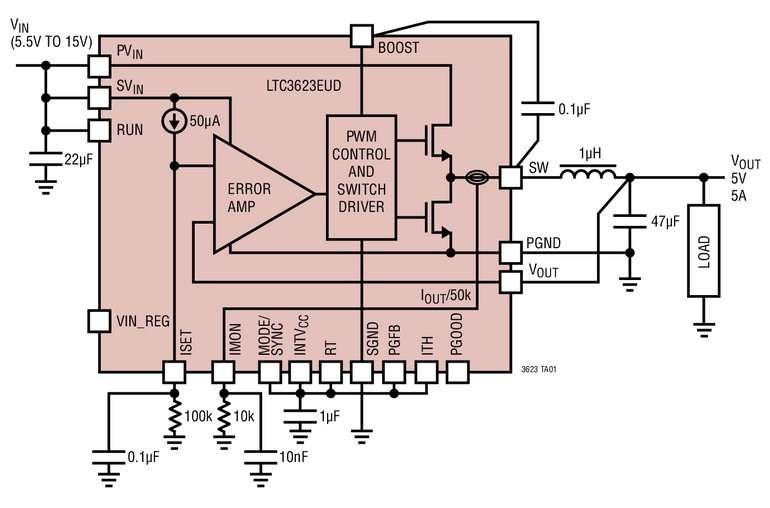

Août 2016 – Linear Technology annonce le LTC3623, un régulateur abaisseur, synchrone, à mode courant, ±5A, de rendement élevé, dont la tension de sortie peut être réglée de 0V à 14,5V avec une seule résistance. Démontrée par les régulateurs linéaires et régulateurs à découpage précédents de Linear Technology, cette architecture innovante utilise une référence de courant de 50µA, associée à une seule résistance, pour fixer la tension de sortie. Cette conception unique permet un partage facile du courant entre plusieurs régulateurs, déterminant la tension de sortie pour tous les régulateurs via une seule résistance externe. La possibilité bipolaire du LTC3623 de délivrer et d’absorber ±5A, la possibilité d’une gamme étendue de la tension d’entrée VIN et de celle de sortie VOUT, le contrôle en mode courant pour une régulation serrée de la tension de ligne et de la charge, un haut rendement, un nombre peu élevé de composants externes et la possibilité de mise en parallèle, le rendent approprié aux systèmes modernes à plusieurs rails de tension. Et tout ceci vient en complément du suivi de tension d’alimentations, de la polarisation des substrats d’ASIC, des alimentations des mémoires DDR, des alimentations des points de charge, des instruments portables, des systèmes à alimentation distribuée, des équipements alimentés sur batterie et des systèmes de refroidissement thermoélectriques.

La large plage de tensions d’entrée du LTC3623, de 4V à 15V, est appropriée aux applications alimentées sous deux éléments Li-ion, ainsi que pour les systèmes 5V et 12V des bus intermédiaires. Les MOSFET de puissance, canal N, intégrés, à faible RDS(ON), et le redressement synchrone réalisent des rendements aussi élevés que 96%. La nouvelle conception du composant permet un ajustement dynamique de la tension de sortie, de 0V à VIN – 0,5V, procurant une caractéristique rail-à-rail virtuelle. La possibilité du LTC3623 d’absorber 5A à 0V en sortie lui permet d’alimenter, en tensions plus basses, des rails individuels du système selon les besoins. Sa référence de tension ajustée, intégrée sur la puce, atteint une précision de ±1%. De plus, la régulation de la tension de sortie et la réponse aux transitoires sont indépendantes de la tension de sortie. L’utilisateur peut contrôler directement la broche ISET du LTC3623 avec une alimentation externe pour programmer la tension de sortie VOUT du convertisseur. En complément, le suivi de la tension de sortie ou le démarrage progressif est programmé aisément via la broche ISET pour les applications qui requièrent un séquencement de l’alimentation.

La possibilité du LTC3623 de découper de 400kHz à 4MHz permet l’emploi de petits condensateurs et inductances, à faible coût, et ceux-ci combinés avec son boîtier compact QFN présentent une solution d’empreinte très compacte pour les applications à plusieurs rails de tension. Les caractéristiques supplémentaires du composant comprennent : une compensation de chute de tension dans le câble, une boucle de régulation de la tension d’alimentation d’entrée pour extraire l’énergie des sources à haute impédance comme les panneaux solaires, un gestionnaire de courant de sortie et de tension établie, la possibilité d’une synchronisation externe et une protection thermique.

Le LTC3623 est disponible en boîtier QFN de 24 broches, 3mm x 5mm, à performances thermiques renforcées, avec les deux versions de grades E et I spécifiées pour fonctionner avec une température de jonction de -40°C à 125°C. Les composants sont en stock, et le prix unitaire de départ pour le grade E est de 3,95$, pour une quantité de 1000 pièces. Pour plus d’informations, visiter le site www.linear.com/product/LTC3623.



Résumé des caractéristiques : LTC3623

  • VOUT programmable via une seule résistance : 0V à VIN – 0,5V
  • Précision ISET : ±1%
  • Régulation serrée de VOUT sur la plage de la tension de sortie
  • Précision du gestionnaire du courant de sortie : ±5%
  • Compensation des chutes de tension dans le câble
  • Mise en parallèle facile pour un courant plus élevé et une répartition de la chaleur
  • Boucle de régulation de la tension d’alimentation d’entrée
  • Rendement élevé : jusqu’à 96%
  • Courant de sortie : ±5A
  • MOSFET de puissance canal N, intégrés (haut 60mΩ et bas 30mΩ)
  • Réglage de la fréquence de commutation : 400kHz à 4MHz
  • Gamme de la tension d'entrée VIN : 4V à 15V
  • Fonctionnement en mode courant pour une réponse excellente aux transitoires de ligne et de charge
  • Consommation en mode arrêt : courant d’alimentation inférieur à 1µA
  • Boîtier QFN de 24 broches, 3mm x 5mm, à performances thermiques renforcées



Le prix est indiqué à des fins budgétaires uniquement et peut différer selon les droits locaux, les taxes, les frais et les taux de changes.
