Régulateur abaisseur, synchrone, 60V, 4A, avec réglage de la tension de sortie rail à rail et compensation des chutes de tension dans les câbles

19/01/2016 18h38, par zellercom.com

Régulateur abaisseur, synchrone, 60V, 4A, avec réglage de la tension de sortie rail à rail et compensation des chutes de tension dans les câbles

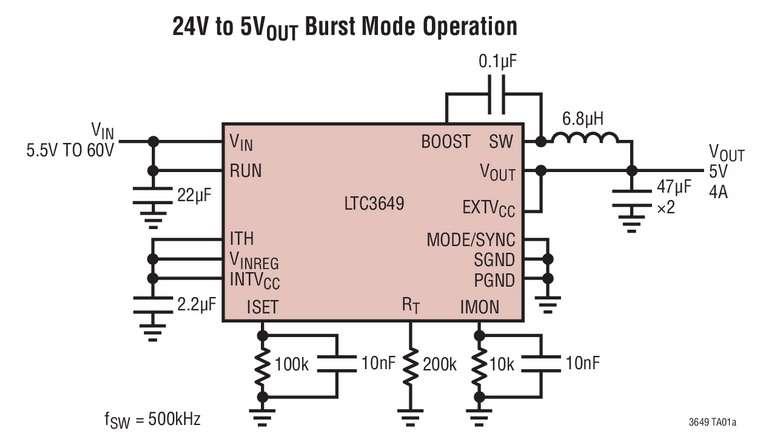

Janvier 2016 – Le LTC3649 de Linear Technology est un régulateur abaisseur  synchrone, 60V, 4A, au rendement élevé, qui possède une architecture à mode courant, à fréquence fixe, la possibilité de programmer l’intensité de sortie et la tension de sortie par une résistance unique. Le LTC3649 fonctionne à partir d’une tension d’entrée comprise entre 3,1V à 60V et fournit une tension de sortie rail à rail dans la gamme de 0V à 0,5V en dessous de la tension d’entrée VIN, tout en générant un courant continu de sortie jusqu’à 4A.  Ses larges gammes de tensions d’entrée et de sortie sont appropriées à une gamme étendue d’applications de tests, de mesures et industrielles.  La conception unique du LTC3649 inclut une source de courant interne, de précision, de 50µA, sur la broche ISET, lui permettant de générer des tensions de sortie aussi basses que 0V en utilisant une seule résistance de programmation externe. De plus, le LTC3649 présente une précision de la tension de sortie de ±0,8% et une intensité de sortie programmable avec une précision de ±4%, sans résistance de mesure de courant. Sa fréquence de commutation est programmable, par l’utilisateur, de 300kHz à 3MHz,  permettant l'emploi de condensateurs et inductances, de petite taille et de faible coût. Avec un boîtier QFN de 28 broches, 4mm x 5mm, ou TSSOP, à performances thermiques renforcées, le LTC3649 présente une empreinte très compacte.

Le LTC3649 utilise des transistors commutateurs internes de puissance à résistances RDS(0N) de seulement 110mohms et 50mohms, pour atteindre des rendements de 95%. Le fonctionnement en Burst Modeâ permet un fort rendement aux faibles charges, requérant un courant de repos de seulement 440µA. Pour les applications sensibles au bruit, le LTC3649  peut être configuré pour fonctionner en mode continu forcé, présentant une très faible ondulation en sortie. Les caractéristiques complémentaires incluent une gestion précise du courant de sortie à ±4%, un indicateur de tension de sortie régulée, la programmation de la compensation  des chutes de tension dans les câbles, la possibilité d’une synchronisation externe et une protection thermique.

Le LTC3649EUFD est disponible en un boîtier QFN-28, 4mm x 5mm, le LTC3649EFE est présenté en un boîtier TSSOP de 28 broches, à performances thermiques renforcées. Les versions de classe industrielle, les LTC3649IUFD et LTC3649IFE sont garanties conformes aux spécifications de fonctionnement sur la gamme de la température de jonction de –40°C à 125°C. Le prix unitaire de départ est de 5,65$, pour une quantité de 1000 pièces. Toutes les versions sont disponibles en stock. Pour plus d’informations, visiter le site www.linear.com/product/LTC3649.

Résumé des caractéristiques : LTC3649

•    Large gamme de la tension d'entrée VIN : 3,1V à 60V
•    Large gamme de la tension de sortie VOUT : 0V à (VIN - 0,5V)
•    Programmation de VOUT par une seule résistance
•    MOSFET intégrés, haut canal N 110mohms / bas canal N 50mohms
•    Rendement de 95% pour VIN = 12V et VOUT = 5V
•    Courant de repos avec régulation : IQ = 440µA, IQ = 15µA à l’arrêt
•    Gestion précise du courant (4%) sans résistance de mesure d’intensité
•    Programmation précise de la fréquence via une résistance (300kHz à 3MHz) avec une gamme de synchronisation de la fréquence à ±50%
•    Programmation précise de la limite du courant de sortie
•    Régulation de la tension d’entrée pour les applications MPPT (Maximum Power Point Tracking)
•    Précision de la tension de sortie : ±0,8%
•    Fonctionnement en mode courant crête
•    Programmation de la compensation des chutes de tension dans les câbles
•    Fonctionnement en Burst Modeâ, en mode continu forcé
•    Compensation interne et programmation du démarrage progressif
•    Protection contre les dépassements de température
•    Disponible en boîtiers, à performances thermiques renforcées, de 28 broches, 4mm x 5mm, QFN et TSSOP

La liste des prix USA est indiquée à des fins budgétaires uniquement et peut différer selon les droits locaux, les taxes, les frais et les taux de changes.


À propos de Linear Technology
Linear Technology Corporation, membre de l’indice S&P 500, conçoit, fabrique et commercialise une large gamme de circuits intégrés analogiques de hautes performances pour les grandes entreprises, dans le monde entier, depuis plus de trois décennies. Les produits de la société constituent un pont essentiel entre notre monde analogique et les électroniques numériques des télécommunications, des réseaux, de l’industrie, de l’automobile, du médical, de l’instrumentation, grand public, des systèmes militaires et de l’aérospatiale. Linear Technology produit des circuits pour la gestion de l’énergie, la conversion de données, le conditionnement de signaux, des circuits intégrés d'interface et RF, des sous-systèmes µModule® et des réseaux de capteurs sans fil. Pour davantage d’informations, visiter le site : www.linear.com
