Quadruples régulateurs abaisseurs 1A, 3,2MHz, classe automobile + régulateur LDO pour réduire l’empreinte et les EMI

03/09/2018 18h49, par zellercom.com

Quadruples régulateurs abaisseurs 1A, 3,2MHz, classe automobile + régulateur LDO pour réduire l’empreinte et les EMI

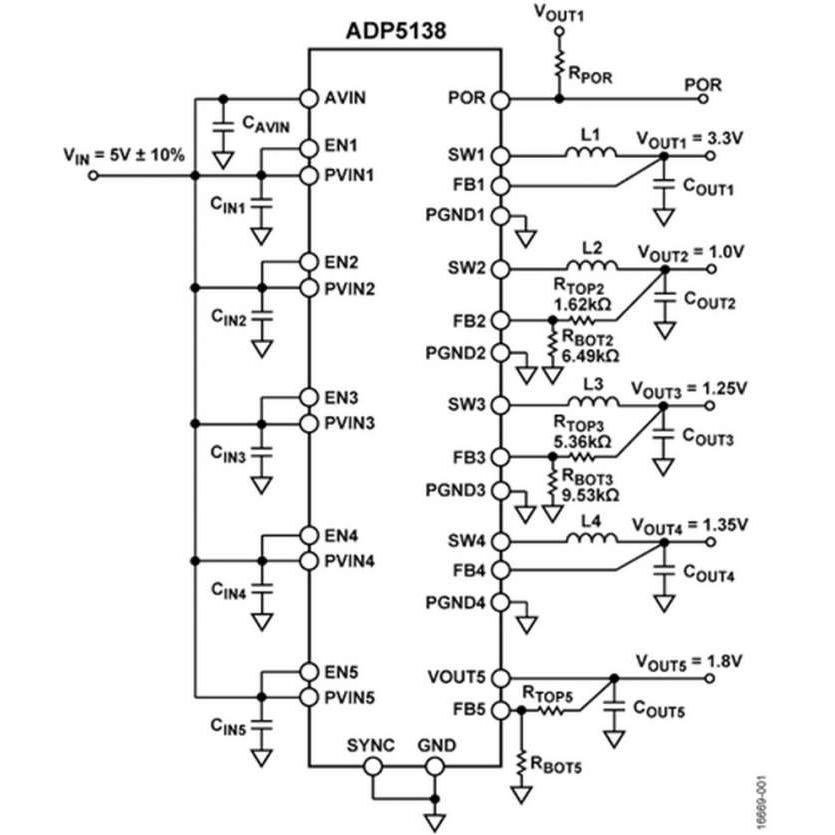

NORWOOD, MA – Août 2018 – Analog Devices annonce le Power by Linear™ ADP5138, des régulateurs en mode abaisseur, quatre sorties, synchrones 3,2MHz, de rendement élevé, certifiés pour l’automobile, intégrant une architecture unique de contrôle PWM en mode crête de courant et fréquence fixe, qui réduit les émissions de conduction et rayonnées. Les régulateurs en mode abaisseur du composant améliorent sa gestion thermique, fonctionnent avec des tensions de sortie aussi basses que 0,8V et génèrent un courant continu de sortie pouvant atteindre 1A sur chacun des canaux. Un régulateur linéaire à faible chute de tension (LDO), PSRR élevé (61dB à 1kHz), 250mA, à bas niveau de bruit en sortie (20µVeff. de 10Hz à 100kHz), est également intégré pour l’alimentation des équipements sensibles au bruit. Ce haut degré d’intégration et la combinaison des caractéristiques, associés au boîtier compact LFCSP, 4mm x 4mm, le rendent approprié aux systèmes de l’automobile, de l’industrie et de l’instrumentation, de même qu’aux applications de point de charge DC vers DC dans lesquelles l’espace est précieux.

L’ADP5138 fonctionne à la fréquence de découpage PWM fixe de 3,2MHz, ou peut être synchronisé à une horloge externe de 2,8MHz à 3.5MHz, ce qui est hors de la bande de modulation d’amplitude (AM). De plus, cette fréquence de découpage élevée permet de réduire la taille des composants externes ; il en résulte une empreinte de solution plus petite. Les quatre régulateurs fonctionnent en quadrature de phase (90°) les uns par rapport aux autres, ce qui réduit le courant d’ondulation d’entrée, la taille du condensateur d’entrée et le niveau des interférences électromagnétiques (EMI) du système. La compensation interne intégrée simplifie la conception, et le circuit de démarrage progressif interne, et les séquences de mise sous tension réduisent les courants d’appel en entrée. L’ADP5138 supervise la tension d’entrée et procure des caractéristiques d’arrêt en cas de surtension en entrée(OVLO), de gestion de sous-tension (UVM) et d’arrêt en cas de sous-tension (UVLO). Le composant contrôle également les surtensions et sous-tensions des sorties. Le signal de réinitialisation à la mise sous tension (POR) est imposé quand un dysfonctionnement de la tension d’entrée ou de sortie survient. Les protections supplémentaires comprennent une protection contre les surintensités (OCP) et l’arrêt thermique (TSD).

L’ADP5138 et la version certifiée pour l’automobile, l’ADP5138W, sont présentés dans un boîtier LFCSP compact de 28 broches, 4mm x 4mm, de faible profil (0,75mm), à semelle métallique pour des performances thermiques supérieures. Les composants fonctionnent de –40°C à 125C (température de jonction). Pour plus d’informations, visitez le site http://www.analog.com/ADP5138.



Résumé des caractéristiques : ADP5138

  • Tension d’entrée : 3V à 5,5V
  • Courant continu de sortie
    • Canal 1 à canal 4 (abaisseur ): 1A chacun
    • Canal 5 (LDO): 250mA
  • Fréquence de découpage PWM fixe de 3,2MHz
  • Fonction de synchronisation en entrée
  • Entrée de validation de précision indépendante
  • Sortie de réinitialisation à la mise sous tension
  • Séquençage de démarrage progressif et de mise sous tension pour réduire les courants d’appel
  • Fonction de décharge active en sortie
  • Arrêt en cas de surtension en entrée (OVLO), gestionnaire de sous-tension (UVM) & arrêt en cas de sous-tension (UVLO)
  • Arrêt thermique (TSD)
  • Boîtier LFCSP de 28 broches, 4mm x 4mm
  • Température de jonction : –40°C à 125°C
  • Certifié pour les applications de l’automobile (ADP5138W)



À propos d’Analog Devices

Analog Devices est le numéro un mondial sur le marché des hautes technologies analogiques conçues pour relever les défis techniques les plus complexes. Nous permettons à nos clients d’interpréter le monde qui nous entoure en connectant de façon intelligente les univers physique et numérique au moyen de technologies hors pair conçues pour détecter, mesurer, alimenter, connecter et interpréter. http://www.analog.com
