Quadruple convertisseur, abaisseur, synchrone, 42V, rendement de 93%, fonctionnant sur des tensions d’entrée de 3V à 42V

27/07/2015 20h10, par zellercom.com

Quadruple convertisseur, abaisseur, synchrone, 42V, rendement de 93%, fonctionnant sur des tensions d’entrée de 3V à 42V

Juillet 2015- Linear Technology Corporation annonce le LT8602, un régulateur à découpage, abaisseur, synchrone, monolithique, à quatre sorties, de rendement élevé, pouvant accepter 42V en entrée. Sa conception à quatre canaux dont deux canaux de forte tension à 2,5A et 1,5A et deux canaux de tension plus basse à 1,8A, offre quatre sorties indépendantes de tensions aussi basses que 0,8V. Son architecture à redressement synchrone permet d’obtenir un rendement aussi élevé que 93% tandis que le fonctionnement en Burst Mode® maintient le courant de repos inférieur à 30µA (pour tous les canaux) en mode veille sans charge, ce qui rend ce convertisseur approprié aux dispositifs toujours sous tension. Pour les applications sensibles au bruit, le LT8602 fonctionne en mode à densité variable d’impulsions afin de minimiser le bruit de commutation et se conformer aux normes CISPR25 concernant les IEM (interférences électromagnétiques) de classe 5. La fréquence de découpage peut être programmée entre 250kHz et 2,2MHz et synchronisée sur la même gamme.

La durée de conduction minimum de 60ns du LT8602 permet des conversions en mode abaisseur de 16V en entrée jusqu’à 0,8V en sortie, tandis que la fréquence de commutation de 2MHz permet aux concepteurs d’éviter les bandes de fréquences critiques, sensibles au bruit, comme la bande radio AM, et d’obtenir une réalisation d’empreinte très compacte. Sa gamme de tensions d’entrée, de 3V à 42V, le rend approprié dans les applications de l'automobile où la régulation doit être maintenue dans les cas de démarrage à froid et d’arrêt / démarrage, avec des tensions d’entrée minimum aussi basses que 3V, et en cas de rupture de charge avec des surtensions de plus de 40V. Chacun des canaux du LT8602 maintient une tension de déchet minimum, de seulement 200mV (à 1A), dans toutes les conditions de fonctionnement, lui permettant de répondre à tous les scénarios, tel un démarrage à froid d’un véhicule.

La réinitialisation à la mise sous tension, programmable, et les indicateurs de tension établie pour chaque canal contribuent à la fiabilité de tout le système. Le boîtier QFN de 40 broches du LT8602, 6mm x 6mm, à performances thermiques renforcées, et la fréquence de commutation élevée qui permet l’emploi de condensateurs et d’inductances externes de petite taille, conduisent à une empreinte compacte, de bon rendement thermique.

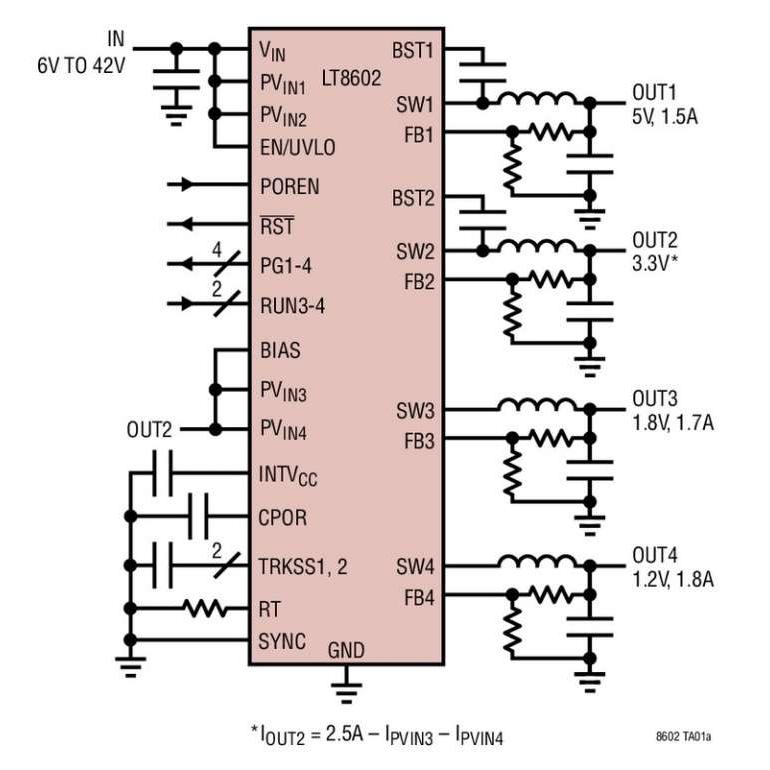

Le LT8602 intègre quatre commutateurs de puissance, haut et bas, au rendement élevé, avec les diodes élévatrices, l’oscillateur, les circuits de contrôle et de logique nécessaires, intégrés sur une seule puce. Les canaux 1 et 3commutent en opposition de phase (180°) avec les canaux 2 et 4 pour réduire le niveau d’ondulation. Chacun des canaux possède une entrée séparée pour une plus grande souplesse au niveau de la conception, mais la plupart des applications utiliseront les deux canaux basse tension directement à partir des deux canaux de forte tension, pour obtenir une conception, très simple, à haute fréquence, à quatre sorties. Le fonctionnement en Burst Mode, à faible ondulation, maintient un rendement élevé pour de faibles intensités de sortie tout en gardant le niveau d’ondulation en dessous de 15mVcrête à crête.  Des techniques de conception spéciales et un nouveau procédé d’intégration très rapide permettent un fort rendement sur une large gamme de tensions d’entrée, et l’architecture à mode courant du LT8602 assure une réponse rapide aux transitoires et une excellente stabilité de boucle. Les autres caractéristiques incluent une compensation interne, des indicateurs de tension régulée, le démarrage progressif, le suivi de la tension de sortie, la prévention contre les courts-circuits et une protection thermique.


Le LT8602 est disponible en un boîtier QFN de 40 broches, à performances thermiques renforcées. Trois classes de températures sont disponibles, les versions pour températures industrielles (I) et plus élevées (E) fonctionnent avec une température de jonction de – 40°C à 125°C. Le prix unitaire de départ est de 5,67$ pour mille pièces. Toutes les versions sont disponibles en stock. Pour plus d’informations, visiter le site : www.linear.com/product/LT8602.

Résumé des caractéristiques : LT8602

•    Système d’alimentation souple procurant quatre sorties avec une large gamme de la tension d’entrée
•    Deux régulateurs abaisseurs, synchrones, forte tension :
o    Gamme de la tension d’entrée : 3V à 42V
o     Intensités en sortie jusqu’à 2,5A et 1,5A
o     Rendement élevé jusqu’à 93%
•    Deux régulateurs abaisseurs, synchrones, basse tension :
o    Gamme de la tension d’entrée : 2,6V à 5,5V
o     Intensités en sortie jusqu’à 1,8A et rendement jusqu’à 94%

•    Programmation par résistance et synchronisation de la fréquence de commutation: de 250kHz à 2,2MHz
•    Fonctionnement en Burst Mode® à bas niveau d’ondulation :
o    IQ = 30µA pour 12V en entrée
o    Ondulation de sortie
