Mélangeur très large bande, 3GHz à 20GHz, FI du continu à 6GHz, commande de l’OL partir de 0dBm, en petit boîtier 3mm x 2mm

21/08/2017 18h34, par zellercom.com

Mélangeur très large bande, 3GHz à 20GHz, FI du continu à 6GHz, commande de l’OL partir de 0dBm, en petit boîtier 3mm x 2mm

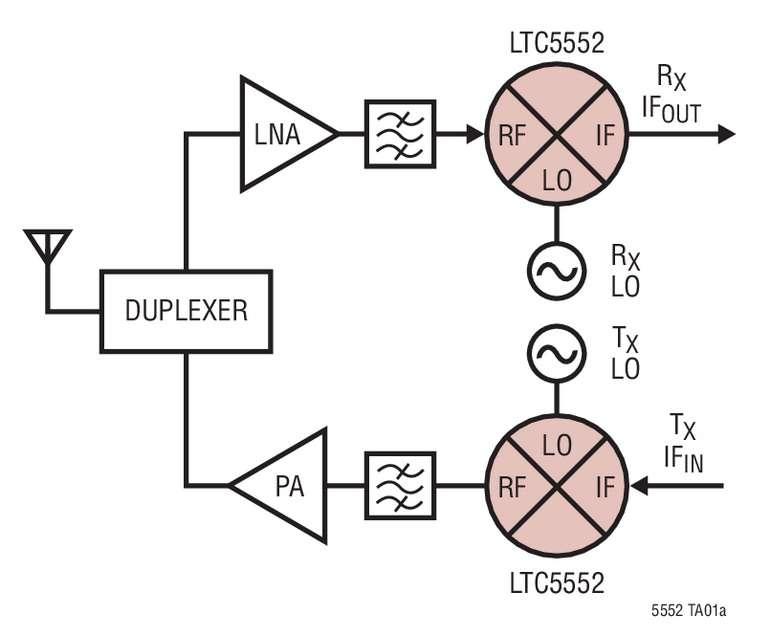

MILPITAS, CA & NORWOOD, MA – Août 2017- Analog Devices, Inc., qui a acquis récemment Linear Technology Corporation, annonce le LTC5552, un mélangeur symétrique double, procurant la meilleure bande passante de sa catégorie de 3GHz à 20GHz. Le mélangeur peut être utilisé en convertisseur en mode élévateur ou en mode abaisseur. Le LTC5552 est particulièrement utile dans les applications de conversion en mode élévateur avec son port différentiel, acceptant le continu, qui permet à la fréquence de l’OL d’être proche de la fréquence RF. Le faible niveau de fuites, de la fréquence de l’OL à la fréquence RF, est inférieur à -25dBm, ce qui facilite beaucoup la réponse en filtrage externe. De plus, le mélangeur présente une linéarité excellente avec un IIP3 de 20,1dBm à 14GHz, et de 18,3dBm à 17GHz. Le composant intègre un étage tampon OL, large bande, nécessitant un niveau de commande de seulement 0dBm, ce qui permet d’éliminer le circuit amplificateur externe de l’OL, de forte puissance. En outre, le LTC5552 intègre un transformateur balun, large bande, sur le port RF, ce qui permet un fonctionnement asymétrique, adapté 50Ω, sur sa bande de fréquences spécifiée. Toutes ces caractéristiques conduisent à un minimum de composants externes, à une conception simplifiée et à une taille de réalisation très petite.

La très large bande passante et les performances du LTC5552 conviennent à une large gamme d’applications comme les liaisons sans fil large bande 5G, les liaisons hyperfréquences, les radios satellitaires larges bande, les systèmes radar, les réseaux d’antennes actives, les émetteurs-récepteurs en bandes X, Ku et Ka, les équipements de test, l’analyse de spectre et les télécommunications par satellite.

Le LTC5552 est présenté en un petit boîtier plastique QFN de 12 broches, 3mm x 2mm. Le produit est spécifié pour fonctionner avec une température de boîtier de –40°C à 105°C, afin de supporter des températures environnementales plus élevées. Le mélangeur fonctionne sur une alimentation unique de 3,3V, consommant un courant d’alimentation typique de 132mA. De plus, le LTC5552 peut être désactivé via une broche de contrôle de validation. Lorsqu’il est désactivé, le circuit consomme un courant de veille maximum de seulement 100µA. La broche de validation peut être contrôlée directement, le composant peut ainsi être rapidement activé ou désactivé, en moins de 0,2µs, ce qui est compatible avec le duplex par séparation temporelle (TDD) ou avec les émetteurs-récepteurs et récepteurs de type mode rafale. Le prix unitaire de départ est de 22.00$, pour des quantités de 1000 pièces. Échantillons et quantités de production sont immédiatement disponibles. Pour plus d’informations, visitez le site www.linear.com/product/LTC5552.



Résumé des caractéristiques : LTC5552

  • Fréquence RF adaptée                 3GHz à 20GHz
  • Fréquence OL adaptée 1GHz à 20GHz
  • Fréquence FI différentielle        continu à 6GHz
  • Conversion mode élévateur-abaisseur
  • IP3 d’entrée élevé
    • 20,1dBm à 14GHz
    • 18,3dBm à 17GHz
  • Bas niveau de commande de l’OL :         0dBm
  • Bas niveau de fuites OL-RF :       -25dBm à 17GHz
  • Bas niveau de pertes de conversion :    10,8dB à 17GHz



Le prix est indiqué à des fins budgétaires uniquement et peut différer selon les droits locaux, les taxes, les frais et les taux de changes.

Analog Devices vient de croître en puissance. Le 10 mars, Analog Devices a acquis Linear Technology, créant la première compagnie aux performances élevées en analogique. Davantage d’informations : http://lt.linear.com/07c



À propos d’Analog Devices
Analog Devices (NASDAQ : ADI) est le numéro un mondial sur le marché des hautes technologies analogiques concçues pour relever les défis techniques les plus complexes. Nous permettons à nos clients d’interpréter le monde qui nous environne en connectant de façon intelligente les univers physique et numérique au moyen de technologies hors pair conçues pour détecter, mesurer et connecter. Visitez le site http://www.analog.com.
