Mélangeur, large bande, 2GHz à 14GHz, avec OL doubleur de fréquence intégré, pour une largeur de bande FI du continu (DC) à 6GHz

10/03/2016 07h51, par zellercom.com

Mélangeur, large bande, 2GHz à 14GHz, avec OL doubleur de fréquence intégré, pour une largeur de bande FI du continu (DC) à 6GHz

Mars 2016 - Linear Technology annonce le LTC5548, un double mélangeur équilibré pouvant fonctionner en mode supradyne ou en mode infradyne, sur une gamme de fréquences, exceptionnellement large, de 2GHz à 14GHz. Le LTC5548 intègre des transformateurs balun sur les ports RF et de l’OL,  avec une adaptation 50Ω sur chacun des deux ports et sur les plages respectives de 2GHz à 13,6GHz et de 1GHz  à 12GHz,  permettant un fonctionnement unipolaire. De plus, le port FI du continu (DC) à 6GHz, est compatible avec les émetteurs-récepteurs large bande et récepteurs en bande de base. Le LTC5548 présente une linéarité élevée avec un IIP3 de 24,4dBm à 5,8GHz, et de 21,4dBm à 9GHz.

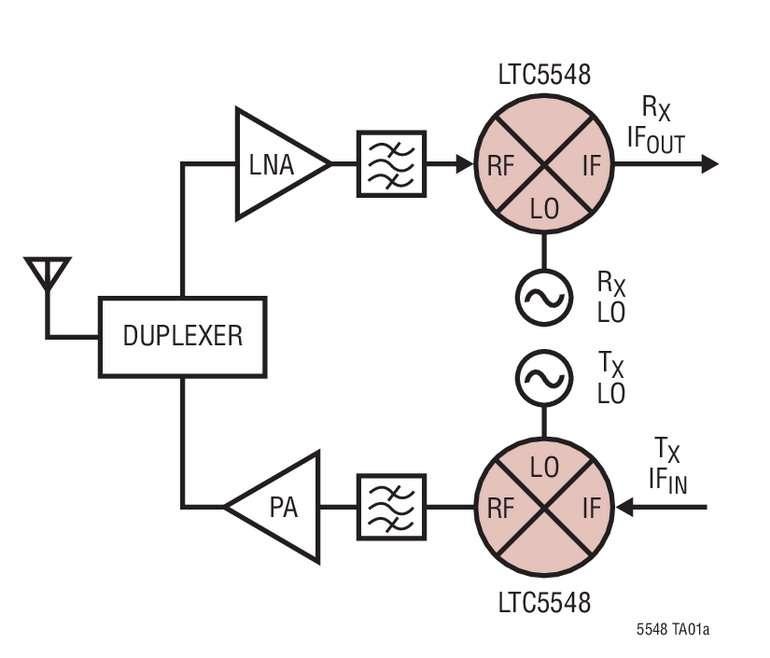

Le LTC5548 simplifie la mise en œuvre d’émetteurs et récepteurs hyperfréquences en intégrant un étage tampon à oscillateur local (OL) dont le niveau de contrôle requis est de seulement 0dBm, éliminant, de ce fait, le besoin d’un circuit amplificateur à OL externe. De plus, le LTC5548 intègre, sur la puce, un OL doubleur de fréquence, pouvant être sélectionné, ce qui donne la possibilité d’utilisation de synthétiseurs basse fréquence, moins coûteux, couramment disponibles. Le mélangeur LTC5548 comporte une isolation entre ports exceptionnelle, ce qui réduit les fuites indésirables de l’OL et facilite le filtrage externe.

Les performances du LTC5548 sont appropriées à une large gamme d’applications comprenant les applications hyperfréquences, les liaisons sans fil émergentes sans licence 5,8GHz et les stations de base cellulaires, les services sans fil large bande sous la norme LTE avancée 14GHz, les émetteurs-récepteurs satellitaires large bande, les systèmes radars, les émetteurs-récepteurs en bandes Ku et X, les analyseurs de spectre, les modems des équipements de test RF et des satellites.

Le LTC5548 possède une protection renforcée contre les ESD (décharges électrostatiques) de 2000V (HBM : modèle du corps humain) sur chaque broche. Le composant est disponible en un petit boîtier en plastique QFN de 12 broches, 3mm x 2mm ; avec une conception à un nombre minimal de composants externes, il procure une mise en œuvre d’empreinte compacte. Le produit est spécifié pour fonctionner avec une température de boîtier de –40°C à 105°C. Le mélangeur est alimenté sur une alimentation unique de 3,3V, avec une consommation nominale de 120mA. De plus, le LTC5548 est doté d’une broche de validation pour désactiver le circuit intégré. Quand il est désactivé, le composant consomme un courant de seulement 100µA au maximum. La broche de validation peut être contrôlée directement pour commander rapidement la mise en marche ou l’arrêt du composant en moins de 0,2µs, admettant les radios en duplex par séparation temporelle (TDD) ou en mode rafale. Le prix unitaire de départ du LTC5548 est de 9,50$, pour une quantité de 1000 pièces. Les échantillons et quantités de production sont immédiatement disponibles. Pour plus d’informations, visitez le site www.linear.com/product/LTC5548.



Résumé des caractéristiques : LTC5548

  • Fréquence de fonctionnement RF          2GHz à 14GHz
  • Conversion supradyne ou infradyne
  • Bande de fréquences FI              DC à 6GHz
  • IP3 d’entrée élevé         24,4dBm à 5,8GHz
  •                 21,4dBm à 9GHz
  • Faibles pertes de conversion     7,1dB à 5,8GHz
  • Figure de bruit SSB         8dB
  • Faible niveau de commande de l’OL                      0dBm
  • Intègre un doubleur de fréquence de l’OL avec possibilité de contournement.



La liste des prix affichée est indiquée à des fins budgétaires uniquement et peut différer selon les droits locaux, les taxes, les frais et les taux de changes.



À propos de Linear Technology
Linear Technology Corporation, membre de l’indice S&P 500, conçoit, fabrique et commercialise une large gamme de circuits intégrés analogiques de hautes performances pour les grandes entreprises, dans le monde entier, depuis plus de trois décennies. Les produits de la société constituent un pont essentiel entre notre monde analogique et les électroniques numériques des télécommunications, des réseaux, de l’industrie, de l’automobile, du médical, de l’instrumentation, grand public, des systèmes militaires et de l’aérospatiale. Linear Technology produit des circuits pour la gestion de l’énergie, la conversion de données, le conditionnement de signaux, des circuits intégrés d'interface et RF, des sous-systèmes µModule® et des réseaux de capteurs sans fil. Pour davantage d’informations, visiter le site : www.linear.com
