Famille de composants synthétiseurs de fréquence d’horloge 4,5GHz), à très faible gigue, et distributeurs de fréquence d’horloge (7,5GHz)

15/06/2018 09h47, par zellercom

Famille de composants synthétiseurs de fréquence d’horloge 4,5GHz), à très faible gigue, et distributeurs de fréquence d’horloge (7,5GHz)

NORWOOD, MA – 15 juin 2018 – Analog Devices annonce, aujourd’hui, les LTC6952, LTC6953, LTC6955 et LTC6955-1, une famille de composants de distribution et de génération d’horloges, aux performances élevées, à bas niveau de gigue, pouvant répondre aux applications de synchronisation au standard JESD204B sous-classe 1, jusqu’à la fréquence de 7,5GHz. Ces produits sont appropriés aux applications de synchronisation, de signaux d’horloge des convertisseurs de données très rapides, en raison de leur architecture évolutive, dans le but de générer des milliers d’horloges synchronisées, à bas niveau de gigue, chacune dotée d’un signal supplémentaire SYSREF.

  • LTC6952: niveau de gigue très bas, PLL 4,5GHz, 11 sorties et conforme à la norme JESD204B
  • LTC6953: niveau de gigue très bas, distributeur d’horloge, 4,5GHz, 11 sorties et conforme à la norme JESD204B
  • LTC6955: niveau de gigue très bas, 7,5GHz, tampon 11 sorties parallèles
  • LTC6955-1: LTC6955 dont une sortie est un diviseur de fréquence par 2

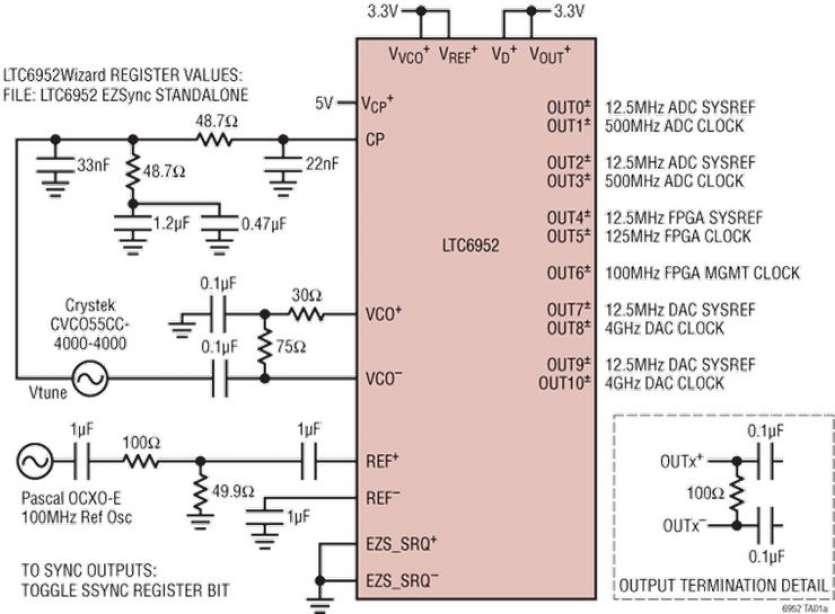

Le LTC6952 est un composant de distribution et de génération d’horloges, aux performances élevées, à très faible gigue, au standard JESD204B. Il comprend une boucle à verrouillage de phase (PLL), qui consiste en un diviseur de fréquence de référence, un détecteur de phase-fréquence (PFD) avec indicateur de verrouillage, une pompe de charge à très bas niveau de bruit et un diviseur entier N. Les onze sorties du LTC6952 peuvent être configurées en cinq paires d’horloges/SYSREF, au standard JESD204B sous-classe 1, plus une sortie d’usage général, ou simplement en onze sorties d’horloges d’usage général, pour les applications non au standard JESD204B. Chacune des sorties comprend son propre diviseur de fréquence, programmable individuellement, et un contrôleur de sortie. Toutes les sorties peuvent être synchronisées et fixées suivant un alignement de phase précis en employant des retards individuels numériques avec une résolution d’un demi-cycle et des retards analogiques plus fins.

Pour les applications requérant plus de onze sorties au total, plusieurs LTC6952 peuvent être connectés ensemble, en utilisant les protocoles de synchronisation EZSync™ ou ParallelSync™.

Le LTC6953 est identique à la fonction de distribution d’horloges du LTC6952. Le LTC6955 est un buffer d’horloge à onze sorties dont il est possible de placer les sorties par groupe : en phase, en opposition de phase 180°, ou en power-downn. Le LTC6955-1 est identique au LTC6955, à l’exception qu’une sortie possède un diviseur de fréquence par 2 intégré.



Tous les composants sont présentés dans un boîtier plastique QFN de 52 broches, 7 mm × 8 mm. Le composant est conçu pour fonctionner avec une température de jonction de –40°C à 125°C. Les sorties non utilisées peuvent ne pas être alimentées. Les échantillons et cartes d’évaluation de tous les produits sont disponibles immédiatement. Les quantités de production de tous les produits seront disponibles à la fin de juin.

Les LTC6952 et LTC6955-1 feront l’objet d’une démonstration à IMS 2018, stand 1725, du 12 au 14 juin à Philadelphie. La démonstration montrera une architecture évolutive pour des milliers de sorties.



Résumé des caractéristiques : LTC6952/LTC6953/LTC6955/LTC6955-1

  • LTC6952

    • Génération d’un signal SYSREF au standard JESD204B Sous-classe 1
    • PLL à diviseur N, bas niveau de bruit
    • Fréquence RF max. : 4,5GHz
    • Niveau plancher du bruit de phase, normalisé dans la bande passante :
    • -229dBc/Hz
    • Niveau de bruit 1/f, normalisé dans la bande passante : -281dBc/Hz
    • Onze sorties indépendantes, bas niveau de bruit, avec retards numériques approximatifs et analogiques plus précis programmables
    • Gigue supplémentaire en sortie : <6fseff. (12kHz – 20MHz ; 4,5GHz)
    • Gigue supplémentaire en sortie : 65fseff. (méthode SNR CAN)
  • LTC6953

    • Génération d’un signal SYSREF au standard JESD204B Sous-classe 1
    • Fréquence RF max. : 4,5GHz
    • Onze sorties indépendantes, bas niveau de bruit, avec retards numériques approximatifs et analogiques plus précis programmables
    • Gigue supplémentaire en sortie : <6fseff. (12kHz – 20MHz ; 4,5GHz)
    • Gigue supplémentaire en sortie : 65fseff. (méthode SNR CAN)
  • LTC6955/LTC6955-1

    • Fréquence RF max. : 7,5GHz
    • Onze sorties CML (logique mode courant), très bas niveau de bruit
    • Contrôle parallèle pour des configurations à sorties multiples
    • LTC6955: 11 sorties à tampon
    • LTC6955-1: 10 sorties à tampon et une sortie à diviseur de fréquence par 2





À propos d’Analog Devices

Analog Devices (NASDAQ : ADI) est le numéro un mondial sur le marché des hautes technologies analogiques conçues pour relever les défis techniques les plus complexes. Nous permettons à nos clients d’interpréter le monde qui nous entoure en connectant de façon intelligente les univers physique et numérique au moyen de technologies hors pair conçues pour détecter, mesurer et connecter.
