Double contrôleur DC/DC, 150V, abaisseur, synchrone, IQ de 16µA, supprimant les composants externes de protection contre les surtensions

05/03/2018 18h28, par Analog Devices

Double contrôleur DC/DC, 150V, abaisseur, synchrone, IQ de 16µA, supprimant les composants externes de protection contre les surtensions

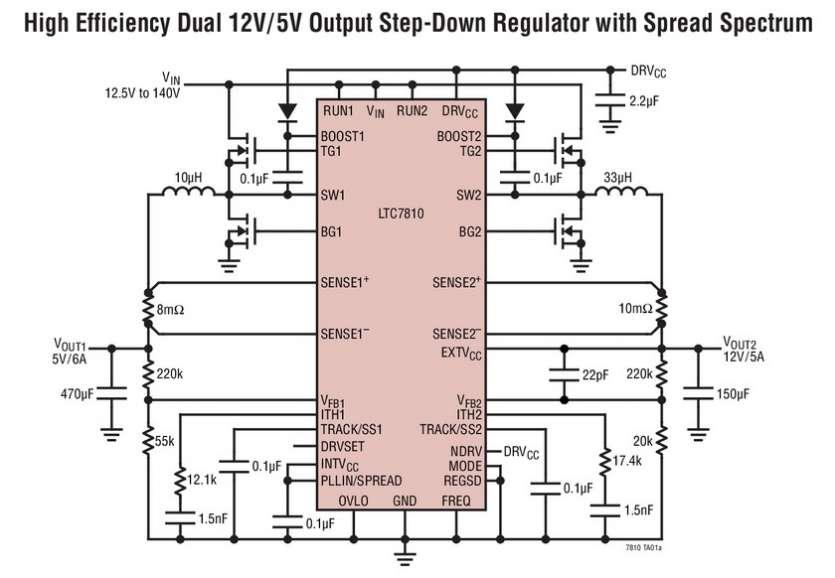

NORWOOD, MA – 5 mars 2018 – Analog Devices annonce le Power by Linear™ LTC7810, un contrôleur DC/DC, abaisseur, synchrone, sortie double, de tension élevée, non isolé, qui contrôle des étages de puissance à MOSFET canal N. Sa plage de tension d’entrée, de 4.5V à 140V (150V max. absolu) est conçue pour fonctionner à partir d’une source d’entrée de tension élevée ou sur une entrée qui présente des surtensions de forte amplitude, ce qui permet d’éliminer les composants externes de suppression des surtensions. Le LTC7810 continue de fonctionner avec un rapport cyclique jusqu’à 100% pendant des baisses de la tension d’entrée jusqu’à 4,1V, ce qui le rend approprié aux applications du transport, de l’industrie, de la robotique et des transmissions de données.

•             Voir la page produit du LTC7810, télécharger la documentation technique commander des échantillons et cartes d’évaluation : www.linear.com/product/LTC7810

La tension de sortie peut être fixée entre 1V et 60V pour des courants de sortie pouvant atteindre 20A par canal, avec des rendements pouvant atteindre 96%. Ce composant consomme seulement 16µA en mode sommeil, avec 48V en entrée et en régulant des tensions de sorties de 12V et 3,3V, ce qui convient aux systèmes fonctionnant en permanence. Une pompe de charge interne permet un fonctionnement avec un rapport cyclique de 100% en cas de baisse de tension, une caractéristique utile lorsque le composant est alimenté sur une batterie en cours de décharge. En option, l’étalement de spectre réduit les émissions rayonnées et conduites.

La tension des puissants contrôleurs de grille des MOSFET canal N (1Ω) du LTC7810 peut être réglée à 6V, 8V ou 10V pour permettre l’emploi de MOSFET à niveau de commande de tension logique ou standard afin de maximiser le rendement. Pour empêcher une dissipation de puissance excessive de la puce, dans les applications à tension d’entrée élevée, le LTC7810 peut contrôler la grille d’un MOSFET canal N externe, en option, fonctionnant en régulateur linéaire à faible tension de déchet pour fournir la puissance au circuit intégré. La broche EXTVCC permet l’alimentation du LTC7810 à partir de la sortie du régulateur ou de toute autre source disponible, ce qui réduit la dissipation de puissance et améliore le rendement.

Le LTC7810 fonctionne à une fréquence fixe, pouvant être choisie entre 50kHz et 750kHz, et il peut être synchronisé à une horloge externe de 75kHz à 720kHz. L’utilisateur peut choisir le mode de fonctionnement, en continu forcé, en pulse-skipping ou en Burst Mode® à faible niveau d’ondulation, aux faibles charges. Son architecture en mode courant procure une compensation de boucle facilitée, une réponse rapide aux signaux transitoires et une régulation de ligne excellente. Le courant de sortie est détecté en mesurant la chute de tension aux bornes de l’inductance (DCR) de sortie, pour une efficacité optimale, ou en utilisant une résistance de mesure de courant en option. La durée de conduction minimale de 90ns permet des rapports de conversion élevés en mode abaisseur, à une fréquence de commutation élevée. La limitation du courant par repliement limite la dissipation thermique du MOSFET en cas de surcharge. Les caractéristiques supplémentaires comprennent un seuil d’arrêt en cas de surtension en entrée et un démarrage progressif. Le LTC7810 est disponible en un boîtier eLQFP de 48 broches, 7mm x 7mm, à performances thermiques renforcées et à espacement de broches pour les tensions élevées. Deux classes de températures de jonction sont disponibles : les versions de classes industrielles et de plage de températures élargie, de -40°C à 125°C, et la classe hautes températures de l’automobile de -40°C à 150°C. Pour plus d’informations, visiter le site www.linear.com/product/LTC7810.

Résumé des caractéristiques : LTC7810

  • Plage de la tension d’entrée étendue : 4,5V à 140V (150V max. absolu)
  • Large plage de tension de sortie : 1V à 60V
  • Courant de sortie jusqu’à 20A par canal
  • Redressement synchrone pour un rendement jusqu’à 96%
  • Faible courant de repos de 16µA, en régulant 12V et 3,3V en sortie, 48V en entrée
  • Possibilité d’un rapport cyclique de 100%
  • Réglage de la tension de contrôle de grille à 6V, 8V ou 10V pour un seuil de niveau logique ou standard des MOSFET
  • Mesure du courant par résistance RSENSE ou DCR
  • Durée de conduction minimale de 90ns pour des rapports de conversion élevés en mode abaisseur
  • Choix du mode de fonctionnement : mode continu, pulse skipping ou Burst Mode ® à faible niveau d’ondulation, aux faibles charges
  • Choix de la fréquence de fonctionnement fixe de 50kHz à 750kHz
  • Synchronisation possible de la fréquence de fonctionnement par PLL de 75kHz à 720kHz
  • Contrôle en mode courant pour une réponse rapide aux signaux transitoires & une compensation de boucle facile
  • Réglage du seuil d’arrêt en cas de surtension en entrée



À propos d’Analog Devices
Analog Devices (NASDAQ : ADI) est le numéro un mondial sur le marché des hautes technologies analogiques conçues pour relever les défis techniques les plus complexes. Nous permettons à nos clients d’interpréter le monde qui nous entoure en connectant de façon intelligente les univers physique et numérique au moyen de technologies hors pair conçues pour détecter, mesurer et connecter. http://www.analog.com
