Convertisseur Silent Switcher, abaisseur, synchrone, 65V, 8A en sortie, rendement de 94% à 2MHz et très bas niveaux d’émissions EMI/EMC

24/04/2017 19h18, par zellercom.com

Convertisseur Silent Switcher, abaisseur, synchrone, 65V, 8A en sortie, rendement de 94% à 2MHz et très bas niveaux d’émissions EMI/EMC

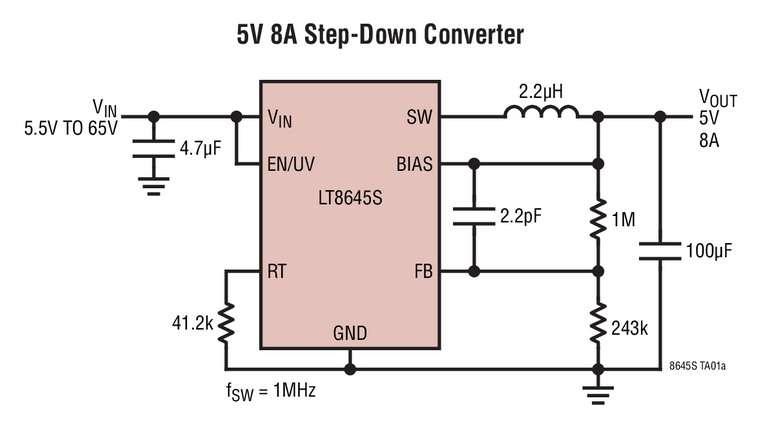

Avril 2017- Analog Devices, Inc., qui a acquis récemment Linear Technology Corporation, annonce le LT8645S, un régulateur à découpage, abaisseur, synchrone, 8A, pouvant accepter 65V en entrée. Son architecture unique Silent Switcher®2 utilise deux condensateurs internes en entrée ainsi que des condensateurs internes BST et INTVCC pour minimiser la surface des boucles perturbatrices. Combinés avec des fronts de commutation très bien contrôlés et une construction interne avec plan de masse intégral et l’emploi de colonnettes de cuivre au lieu de plots, le LT8645S réduit les EMI/EMC (émissions dues aux interférences électromagnétiques / à la compatibilité électromagnétique). L’amélioration des performances relatives aux EMI/EMC ne dépend pas de la configuration de la carte, ce qui simplifie la conception et réduit le risque même en utilisant deux couches de circuit imprimé. Le LT8645S satisfait aux limites crêtes des EMI de la norme CISPR 25 Classe 5 de l’automobile, avec une fréquence de découpage de 2MHz, sur toute la plage de la charge. La modulation de fréquence par étalement de spectre est également disponible pour abaisser davantage les niveaux d’EMI/EMC.

Le redressement synchrone du LT8645S permet d’obtenir un rendement aussi élevé que 94%, à une fréquence de découpage de 2MHz. Sa plage de tension d’entrée, de 3,4V à 65V, le rend approprié aux applications alimentées sur deux éléments de batterie des véhicules, de 48V de l'automobile et de l’industrie. Les commutateurs internes, de haut rendement, peuvent fournir un courant continu de sortie jusqu’à 8A, pour des tensions aussi basses que 0,97V. Le fonctionnement en Burst Mode ® du LT8645S consomme un courant de repos de seulement 2,5µA, ce qui convient aux applications comme les systèmes « connectés en permanence » de l’automobile / du transport, qui nécessitent une durée de vie accrue de la batterie. La conception particulière du LT8645S maintient une tension de déchet minimum, de seulement 60mV (à 1A), dans toutes les conditions de fonctionnement, lui permettant de répondre à tous les scénarios, tel le démarrage à froid d’un véhicule. De plus, une durée à l’état ON minimum, de seulement 40ns, autorise une fréquence de commutation fixe de 2MHz, de 24V en entrée à 2,0V en sortie, ce qui permet aux concepteurs d’optimiser le rendement tout en évitant les bandes de fréquences critiques, sensibles au bruit. Le boîtier LQFN de 32 broches, 4mm x 6mm, du LT8645S, et la fréquence de commutation élevée qui permet l’emploi de condensateurs et d’inductances externes de petite taille, conduisent à une empreinte compacte, de bon rendement thermique.

Le LT8645S utilise des commutateurs de puissance, haut et bas, internes, de rendement élevé, avec la diode élévatrice, l’oscillateur, les circuits de contrôle et de logique, nécessaires, intégrés sur une seule puce. Le fonctionnement en Burst Mode, à faible niveau d’ondulation, maintient un rendement élevé pour de faibles courants de sortie, tout en maintenant l’ondulation de sortie en dessous de 10mVcrête à crête. Pour les applications qui requièrent un fonctionnement à niveau de bruit minimum, le LT8645S peut être programmé pour fonctionner en mode pulse-skipping. Sa fréquence de commutation est programmable de 200kHz à 2,2MHz.

Des techniques de conception spéciales et un nouveau procédé très rapide permettent un rendement élevé sur une large plage de tension d’entrée, et l’architecture en mode intensité du LT8645S permet une réponse rapide aux transitoires et une excellente stabilité de la boucle de régulation. Les autres caractéristiques incluent une compensation interne, un indicateur de tension établie, un démarrage progressif  / un suivi de la tension en sortie et une protection thermique.

Le LT8645SEV est encapsulé en un boîtier LQFN, 4mm x 6mm. Une version pour températures industrielles, le LT8645SIV, est testée et garantie pour fonctionner avec une température de jonction de – 40°C à 125°C. Le prix unitaire de départ est de 5,95$, pour des quantités de 1000 pièces, les deux versions sont disponibles en stock. Pour plus d’informations, visiter le site : www.linear.com/product/LT8645S.



Résumé des caractéristiques : LT8645S

  • Architecture Silent Switcher®2 :
    • Très faibles émissions EMI/EMC sur tout circuit imprimé
    • Élimine la vulnérabilité de la configuration de la carte de PC
    • Condensateurs internes pour VIN, BST, INTVCC pour réduire les EMI émises
    • Modulation de fréquence à étalement de spectre
  • Haut rendement à haute fréquence
  • Rendement jusqu’à 95% à 1MHz
  • Rendement jusqu’à 94% à 2MHz
  • Large plage de tension d’entrée : 3,4V à 65V
  • Courant continu de sortie 8A maximum
  • Fonctionnement en Burst Mode® à très faible courant de repos
    • IQ = 2,5µA en régulation de 12V en entrée à 3,3V en sortie
    • Ondulation de sortie < 10mVcrête-à-crête
  • Durée minimum à l’état ON : 40ns
  • Faible chute de tension dans toutes les conditions : 60mV à 1A
  • Mode pulse-skipping programmable
  • Tolère, en toute sécurité, une saturation de l’inductance en cas de surcharge
  • Réglage et synchronisation de la fréquence : de 200kHz à 2,2MHz
  • Démarrage progressif et suivi de la tension en sortie
  • Petit boîtier LQFN de 32 broches, 4mm x 6mm



Le prix est indiqué à des fins budgétaires uniquement et peut différer selon les droits locaux, les taxes, les frais et les taux de changes.

Analog Devices vient de croître en puissance. Le 10 mars, Analog Devices a acquis Linear Technology, créant la première compagnie aux performances élevées en analogique. Davantage d’informations : http://lt.linear.com/07c



À propos d’Analog Devices
Analog Devices (NASDAQ : ADI) est le numéro un mondial sur le marché des hautes technologies analogiques concçues pour relever les défis techniques les plus complexes. Nous permettons à nos clients d’interpréter le monde qui nous environne en connectant de façon intelligente les univers physique et numérique au moyen de technologies hors pair conçues pour détecter, mesurer et connecter. Visitez le site http://www.analog.com.
