Contrôleur PSE PoE++, à 4 ports isolés, au standard 802.3bt, pouvant générer jusqu’à 71,3W

22/06/2018 10h33, par zellercom

Contrôleur PSE PoE++, à 4 ports isolés, au standard 802.3bt, pouvant générer jusqu’à 71,3W

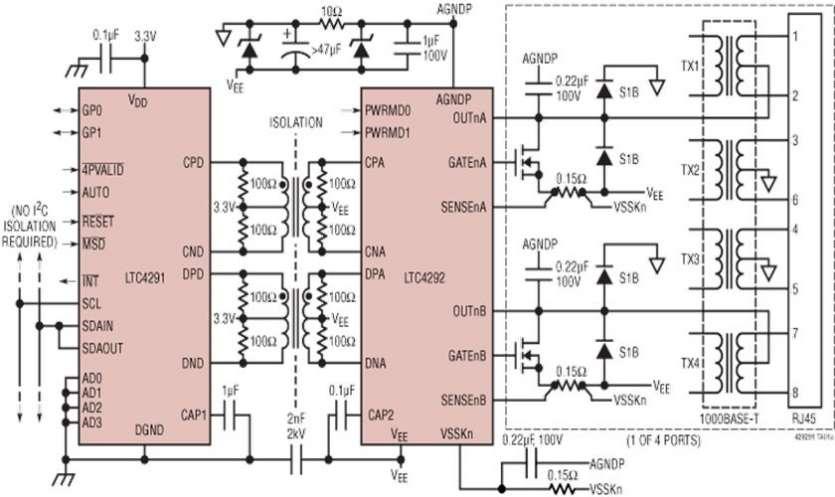

NORWOOD, MA – 22 juin 2018 – Analog Devices annonce le LTC4291/LTC4292 de Power by Linear™, un ensemble contrôleur d’équipements fournisseurs d’énergie (PSE), à 4 ports isolés, conçu pour les systèmes répondant à la norme IEEE 802.3bt (PoE+), alimentés par câble Ethernet (PoE). Le LTC4291/LTC4292 présente 4 ports PSE indépendants de 2 canaux chacun, assurant une conformité totale avec la dernière génération de composants alimentés (PD : powered device) au standard IEEE 802.3bt. Le LTC4291 procure une interface numérique au PSE hôte, tandis que le LTC4292 offre l’interface Ethernet de haute tension. Les deux circuits intégrés communiquent à l’aide d’un transformateur Ethernet bon marché. Le protocole de communication par transformateur d’isolement remplace jusqu’à six photocoupleurs coûteux et une alimentation isolée, complexe, de 3,3V, utilisés dans les applications traditionnelles, ce qui conduit à des économies importantes quant à la nomenclature et à une réalisation plus robuste et de fabrication aisée.

L’ensemble LTC4291/LTC4292 fonctionne parfaitement avec les contrôleurs PD au standard 802.3bt, le LT4294 ou le LT4295, constituant des solutions PoE++, PoE+ et PoE complètes. Les systèmes peuvent fournir jusqu’à 71,3W à des PD à simple signature ou double signature. Les utilisateurs apprécieront la robustesse des broches, acceptant 80V. Analog Devices oriente l’industrie vers une plus faible dissipation, en surpassant les PSE qui intègrent des MOSFET à RDS(ON) plus élevée. L’identification du PD est mise en œuvre en utilisant un mécanisme de détection de tension et de courant en plusieurs points, ce qui assure la meilleure immunité en cas de détection erronée d’un PD. La gestion avancée de l’énergie inclut un support « Autoclass », un arrêt rapide avec gestion des priorités, une relecture de la puissance et du courant, par port, sur 14 bits et des limites de puissance programmables sur 8 bits, des limites de surintensités programmables sur 7 bits. Les systèmes peuvent être mis à jour par micrologiciel, sur le terrain.   Une interface I2C, 1MHz, permet à un contrôleur hôte de configurer numériquement le circuit intégré ou de faire des appels de lecture de l’état des ports. Des bibliothèques de gestion de la puissance en C sont disponibles pour réduire les coûts d’études, de recherche et de développement et le temps de mise sur le marché.

Le LTC4291/LTC4292 est présenté dans la classe de températures industrielles. Le contrôleur numérique LTC4291 est dans un boîtier QFN de 24 broches, 4mm x 4mm, conforme RoHS, tandis que le LTC4292 est en boîtier QFN de 40 broches, 6mm x 6mm. Le LTC4291/LTC4292 est le premier contrôleur PSE d’Analog Devices, au standard IEEE 802.3bt, qui procure une amélioration par rapport au contrôleur, très connu, PSE LTC4266 à 4 ports, au standard 802.3at. Pour plus d’informations sur le produit, visiter le site : http://www.analog.com/poe.

Résumé des caractéristiques : LTC4291/LTC4292

  • Quatre ports PSE
  • Deux canaux par port
  • Conforme au standard IEEE 802.3bt, PSE de types 3 & 4
  • Support conforme aux PD de types 1, 2, 3 & 4
  • La puce procure un isolement électrique
  • Élimine les photocoupleurs et l’alimentation isolée 3,3V
  • Faible dissipation
  • Résistance de mesure de courant 0,15Ω par canal de puissance
  • Permet des MOSFET externes à RDS(ON) très faible
  • Détection multipoints, de très grande fiabilité, du PD
  • La vérification de la connexion fait la différence entre des PD à signature simple & à signature double
  • Gestion en continu de la puissance dédiée par port & du courant
  • Interface de contrôle série compatible I2C 1MHz
  • Puissance max. du PD programmable par broche ou interface I2C jusqu’à 71,3W
  • Boîtiers QFN de 40 broches, 6mm x 6mm (LTC4292) et 24 broches, 4mm x 4mm (LTC4291)



À propos d’Analog Devices

Analog Devices (NASDAQ : ADI) est le numéro un mondial sur le marché des hautes technologies analogiques conçues pour relever les défis techniques les plus complexes. Nous permettons à nos clients d’interpréter le monde qui nous entoure en connectant de façon intelligente les univers physique et numérique au moyen de technologies hors pair conçues pour détecter, mesurer et connecter. http://www.analog.com
