Contrôleur pour composant alimenté (PD), au standard IEEE 802.3bt, ouvrant le chemin vers une puissance plus élevée

13/09/2016 18h48, par zellercom.com

Contrôleur pour composant alimenté (PD), au standard IEEE 802.3bt, ouvrant le chemin vers une puissance plus élevée

Septembre 2016 – Linear Technology Corporation présente le LT4295, un contrôleur d’interface, au standard IEEE 802.3bt, pour composants alimentés (PD), destiné aux applications nécessitant une puissance de 71W. Le prochain standard PoE (Power over Ethernet : alimentation sur Ethernet) - IEEE 802.3bt - permet aux fabricants d’avoisiner les 25,5W alloués par le standard 2009 IEEE 802.3at. Linear Technology est prêt pour la nouvelle génération PoE avec les premiers produits du marché compatibles IEEE. Le nouveau standard, également connu sous les appellations PoE++ ou 4PPoE, accroît le poste de puissance pour permettre de nouvelles applications et caractéristiques, tout en fonctionnant sur Ethernet 10 Gigabits (10GBASE-T) et en maintenant la compatibilité avec les équipements IEEE plus anciens. Le LT4295 est compatible avec la norme IEEE 802.3bt (version 2.0) et possède les caractéristiques nouvellement présentées, comprenant toutes les classes supplémentaires de PD (5, 6, 7, et 8), les types de PD supplémentaires (type 3 et type 4) et de classification 5 évènements.

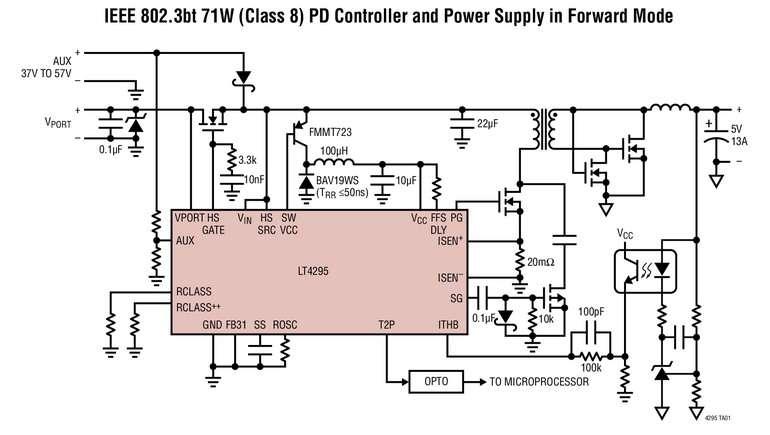

Le LT4295 est un contrôleur de PD à une seule signature 802.3bt qui intègre un régulateur à découpage isolé, pouvant fonctionner de manière synchrone dans les deux architectures, à rendement élevé, en mode direct et en mode flyback sans photocoupleur, avec une alimentation auxiliaire d’appoint. Ce haut degré d’intégration simplifie la mise en œuvre des PD d’entrée en réduisant le nombre de composants et la surface de carte, en permettant au LT4295 de fournir de la puissance, avec efficacité, aux PD, en utilisant un seul circuit intégré. Contrairement aux contrôleurs de PD traditionnels qui intègrent le MOSFET de puissance, le LT4295 contrôle un MOSFET externe afin de réduire, de manière significative, l’ensemble de la dissipation de chaleur du PD et de maximiser le rendement en puissance, ce qui est particulièrement important aux niveaux d’énergie plus élevés de la norme 802.3bt. Une architecture à MOSFET externe permet aux utilisateurs de dimensionner le MOSFET selon les demandes de leur application ; les mises en œuvre à base de LT4295 standard choisissent généralement des MOSFET à faible résistance de canal RDS(ON) de 30mΩ.

Le LT4295 est présenté dans les classes de températures industrielles et de l’automobile, avec les gammes de températures de fonctionnement respectives de -40°C à 85°C et -40°C à 125°C. Le prix unitaire de départ du LT4295 est de 2,75$, pour des quantités de 1000 pièces, le composant est disponible en quantités de production. Le LT4295 offre une amélioration par rapport aux contrôleurs de PD PoE+ actuels de Linear Technology, incluant le LT4276 ou le LT4275. Pour optimiser davantage la puissance disponible et réduire la dissipation de chaleur dans les PD, utilisez le contrôleur à pont de diodes idéales LT4321. Pour plus d’informations, veuillez visiter le site www.linear.com/product/LT4295



Résumé des caractéristiques : LT4295

  • Composant alimenté (PD) 802.3af/at/bt avec Contrôleur direct / flyback
  • MOSFET canal N Hot Swap, externe, pour une dissipation de puissance moindre et le meilleur rendement du dispositif
  • Accepte des PD jusqu’à 71W
  • Mesure de classification 5 évènements
  • Protection renforcée contre les surtensions (100V max. absolus)
  • Large gamme de la température de jonction (-40°C à 125°C)
  • Rendement >94% du début à la fin avec le pont à diodes idéales LT4321
  • Pas d’isolation par photocoupleur requise pour le fonctionnement flyback
  • Alimentation auxiliaire programmable jusqu’à la tension basse de 9V
  • Disponible en boîtier QFN de 28 broches, 4mm x 5mm

Le prix est indiqué à des fins budgétaires uniquement et peut différer selon les droits locaux, les taxes, les frais et les taux de changes Le prix est indiqué à des fins budgétaires uniquement et peut différer selon les droits locaux, les taxes, les frais et les taux de change.



À propos de Linear Technology
Linear Technology Corporation, membre de l’indice S&P 500, conçoit, fabrique et commercialise une large gamme de circuits intégrés analogiques de hautes performances pour les grandes entreprises, dans le monde entier, depuis plus de trois décennies. Les produits de la société constituent un pont essentiel entre notre monde analogique et les électroniques numériques des télécommunications, des réseaux, de l’industrie, de l’automobile, du médical, de l’instrumentation, grand public, des systèmes militaires et de l’aérospatiale. Linear Technology produit des circuits pour la gestion de l’énergie, la conversion de données, le conditionnement de signaux, des circuits intégrés d'interface et RF, des sous-systèmes µModule® et des réseaux de capteurs sans fil. Pour davantage d’informations, visiter le site : www.linear.com.
