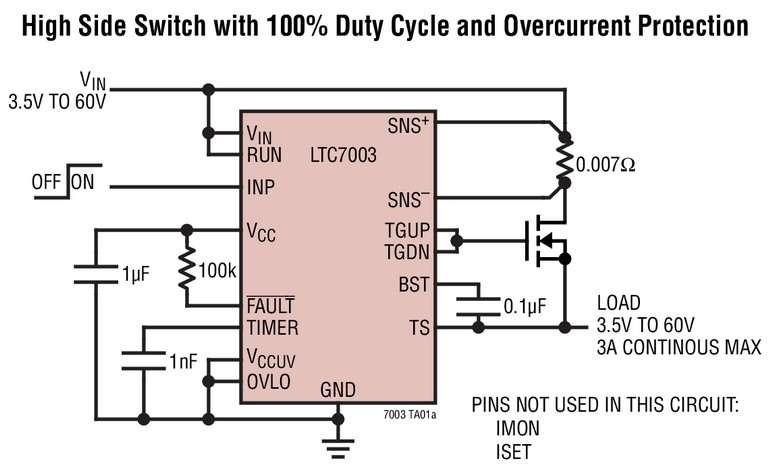

Contrôleur de MOSFET canal N, 60V, rapide, protégé, côté haut, possibilité d’un rapport cyclique de 100%

18/07/2017 07h32, par zellercom.com

Contrôleur de MOSFET canal N, 60V, rapide, protégé, côté haut, possibilité d’un rapport cyclique de 100%

MILPITAS, CA & NORWOOD, MA – juillet 2017- Analog Devices, Inc, qui a acquis récemment Linear Technology Corporation, annonce le LTC7003, un contrôleur de MOSFET canal N, côté haut, grande vitesse, qui peut fonctionner sur une tension d’alimentation jusqu’à 60V. Sa pompe de charge interne améliore les performances d’un commutateur MOSFET canal N externe, lui permettant de fonctionner continuellement. Le puissant contrôleur de grille 1Ω du LTC7003 peut contrôler des MOSFET à forte capacité de grille avec des temps de transition très courts et des retards de propagation de 35ns, ce qui est approprié à la fois aux applications à haute fréquence de commutation et à commutateur statique.

Le LTC7003 fonctionne sur une gamme de tension d’alimentation d’entrée de 3,5V à 60V (65V max. absolu), avec une plage de tension d’alimentation du contrôleur de 3,5V à 15V. Il détecte une surintensité en mesurant la tension aux bornes d’une résistance de mesure de courant, externe, placée en série avec le drain du commutateur MOSFET externe. Quand le LTC7003 détecte que le courant de commutation dépasse un niveau prédéfini, un indicateur d’erreur se déclenche et arrête le commutateur pendant une durée déterminée par un condensateur temporisateur externe. Après une durée de refroidissement prédéterminée, le LTC7003 se relance automatiquement.

Le LTC7003 est conçu pour recevoir un signal de tension d’entrée numérique, de faible niveau de tension, référencé à la masse, et contrôler rapidement un MOSFET canal N de puissance, côté haut, dont la tension de drain peut être aussi élevée que 60V par rapport à la masse. Les temps de montée et de descente rapides de 13ns, quand il contrôle une charge de 1000pF, réduisent les pertes de commutation. Le LTC7003 possède les caractéristiques de réglage de la limite de courant, une sortie du contrôleur du courant, le réglage de l’arrêt en cas de surtension et des entrées de validation.

Le LTC7003 est disponible en boîtier MSOP-16. Trois classes de températures de jonction de fonctionnement sont disponibles avec les versions à températures étendues et industrielles de -40°C à 125°C, la version pour températures de l’automobile de -40°C à 150°C et la version de classe militaire de -55°C à 150°C. Le prix unitaire de départ est de 2,30$ pour 1000 pièces. Pour plus d’informations, visiter le site : www.linear.com/product/LTC7003.



Résumé des caractéristiques : LTC7003

  • Large gamme de la tension d’entrée VIN : 3,5V à 60V (65V max. absolu)
  • Pompe de charge interne pour permettre un rapport cyclique de 100%
  • Excursion basse 1Ω, excursion haute 2,2Ω pour des temps de montée et d’arrêt rapides
  • Possibilité d’un rapport cyclique de 100%
  • Retards de propagation courts 35ns
  • rotection contre les courts-circuits
  • Minuterie de redémarrage automatique
  • Indicateur de dysfonctionnement drain ouvert
  • Réglage des vitesses de démarrage et d’arrêt
  • Alimentation du contrôleur de grille de 3,5V à 15V
  • Réglage de la limite de courant
  • Sortie du gestionnaire de courant
  • Réglage de l’arrêt en cas de sous-tension et de surtension en entrée
  • Faible courant d’arrêt : 1µA
  • Entrée compatible CMOS



Le prix est indiqué à des fins budgétaires uniquement et peut différer selon les droits locaux, les taxes, les frais et les taux de changes.

Analog Devices vient de croître en puissance. Le 10 mars, Analog Devices a acquis Linear Technology, créant la première compagnie aux performances élevées en analogique. Davantage d’informations : http://lt.linear.com/07c



À propos d’Analog Devices
Analog Devices (NASDAQ : ADI) est le numéro un mondial sur le marché des hautes technologies analogiques concçues pour relever les défis techniques les plus complexes. Nous permettons à nos clients d’interpréter le monde qui nous environne en connectant de façon intelligente les univers physique et numérique au moyen de technologies hors pair conçues pour détecter, mesurer et connecter. Visitez le site http://www.analog.com.
