Contrôleur de MOSFET canal N, 150V, rapide, protégé côté haut, possibilité d’un rapport cyclique de 100%

09/06/2017 07h54, par zellercom.com

Contrôleur de MOSFET canal N, 150V, rapide, protégé côté haut, possibilité d’un rapport cyclique de 100%

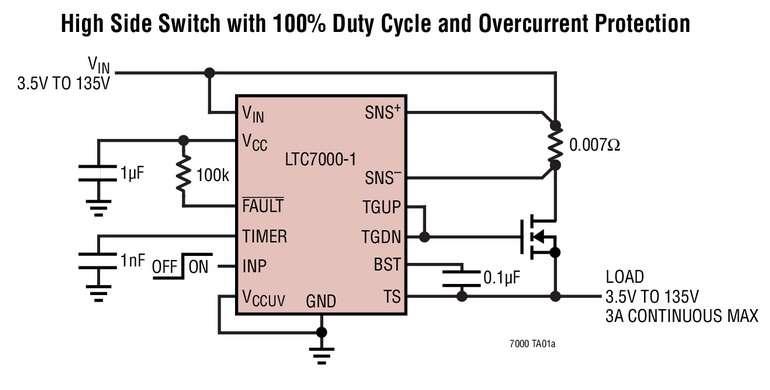

MILPITAS, CA & NORWOOD, MA – Juin 2017- Analog Devices, Inc., qui a acquis récemment Linear Technology Corporation, annonce le LTC7000/-1, un contrôleur de MOSFET canal N, côté haut, grande vitesse, qui peut fonctionner sur une tension d’alimentation jusqu’à 150V. Sa pompe de charge interne améliore les performances d’un commutateur MOSFET canal N externe, lui permettant de fonctionner continuellement. Le puissant contrôleur de grille 1Ω du LTC7000/-1 peut contrôler des MOSFET à forte capacité de grille avec des temps de transition très courts ce qui est approprié à la fois aux applications à haute fréquence de commutation et à commutateur statique.

Le LTC7000/-1 fonctionne sur une gamme de tension d’alimentation d’entrée de 3,5V à 135V, 150Vcrête avec une gamme de tension de polarisation de 3,5V à 15V. Il détecte une surintensité en mesurant la tension aux bornes d’une résistance de mesure de courant, externe, placée en série avec le drain du MOSFET externe. Quand le LTC7000/-1 détecte que le courant de commutation dépasse un niveau prédéfini, un indicateur d’erreur se déclenche et arrête le commutateur pendant une durée déterminée par un condensateur temporisateur externe. Après une durée prédéterminée, le LTC7000/-1 se relance automatiquement.

Le LTC7000/-1 est conçu pour recevoir un signal de tension d’entrée numérique, de faible niveau, référencé à la masse, et contrôler rapidement un MOSFET canal N de puissance, côté haut dont la tension de drain peut être aussi élevée que 150V par rapport à la masse. Les temps de montée et de descente rapides de 13ns, quand il contrôle une charge de 1000pF, réduisent les pertes de commutation. Le LTC7000 est le composant ayant toutes les caractéristiques et des caractéristiques supplémentaires par rapport au LTC7000-1, comprenant la validation, l’arrêt en cas de surtension, le réglage de la limite de courant et la gestion du courant.

Le LTC7000 est disponible en boîtier MSOP-16 et le LTC7000-1 est disponible dans le boîtier MSOP-16 (12), avec suppression de 4 broches pour les tensions élevées. Trois classes de températures de jonction de fonctionnement sont disponibles avec les versions à températures étendues et industrielles de -40°C à 125°C, la version pour températures de l’automobile de -40°C à 150°C et la version de classe militaire de -55°C à 150°C. Le prix unitaire de départ est de 2,75$ pour 1000 pièces. Pour plus d’informations, visiter le site : www.linear.com/product/LTC7000.



Résumé des caractéristiques : LTC7000/-1

  • Large gamme de la tension d’entrée : 3,5V à 135V (150V max. absolu)
  • Possibilité d’un rapport cyclique de 100%
  • Excursion basse 1Ω, excursion haute 2Ω pour des temps de montée et d’arrêt rapides
  • Protection contre les courts-circuits
  • Minuterie de redémarrage automatique
  • Indicateur de dysfonctionnement drain ouvert
  • Diode d’amorçage intégrée
  • Réglage de la vitesse de montée au démarrage
  • Alimentation de polarisation de 3,5V à 15V
  • Réglage de la limite de courant (LTC7000)
  • Sortie de gestionnaire du courant (LTC7000)
  • Réglage de l’arrêt en cas de sous-tension et de surtension en entrée (LTC7000)



Le prix est indiqué à des fins budgétaires uniquement et peut différer selon les droits locaux, les taxes, les frais et les taux de changes.

Analog Devices vient de croître en puissance. Le 10 mars, Analog Devices a acquis Linear Technology, créant la première compagnie aux performances élevées en analogique. Davantage d’informations : http://lt.linear.com/07c



À propos d’Analog Devices
Analog Devices (NASDAQ : ADI) est le numéro un mondial sur le marché des hautes technologies analogiques concçues pour relever les défis techniques les plus complexes. Nous permettons à nos clients d’interpréter le monde qui nous environne en connectant de façon intelligente les univers physique et numérique au moyen de technologies hors pair conçues pour détecter, mesurer et connecter. Visitez le site http://www.analog.com.
