Contrôleur de MOSFET canal N, 150V, rapide, côté haut, possibilité d’un rapport cyclique de 100%

07/07/2017 13h41, par zellercom.com

Contrôleur de MOSFET canal N, 150V, rapide, côté haut, possibilité d’un rapport cyclique de 100%

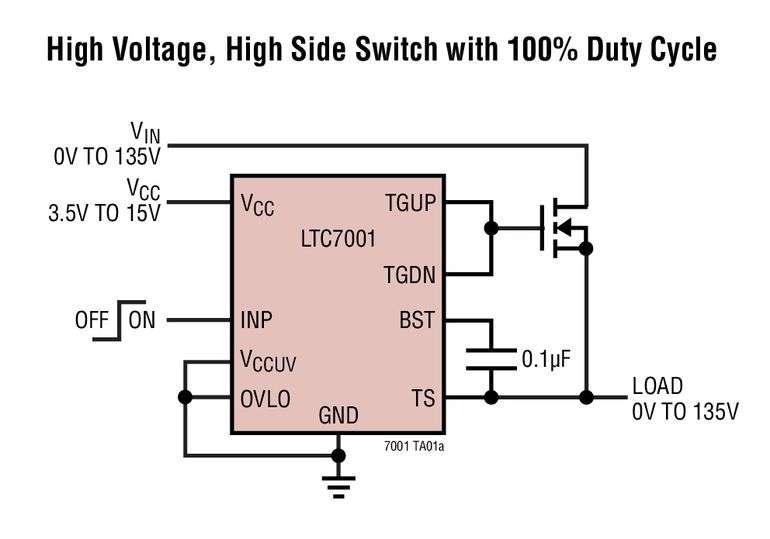

MILPITAS, CA & NORWOOD, MA – Juillet 2017- Analog Devices, Inc., qui a acquis récemment Linear Technology Corporation, annonce le LTC7001, un contrôleur de MOSFET canal N, côté haut, très rapide, pouvant fonctionner sur une tension d’alimentation jusqu’à 150V. Sa pompe de charge interne améliore les performances d’un commutateur MOSFET canal N externe, lui permettant de fonctionner continuellement. Le puissant contrôleur de grille 1Ω du LTC7001 peut contrôler facilement des MOSFET à forte capacité de grille avec des temps de transition très courts et des retards de propagation de 35ns, ce qui est approprié à la fois aux applications à haute fréquence de commutation et à commutateur statique.

Le LTC7001 est conçu pour recevoir un signal de tension d’entrée numérique, de bas niveau de tension, référencé à la masse, et contrôler rapidement un MOSFET canal N de puissance, côté haut, dont la tension de drain peut être comprise entre 0V et 135V (150V max. absolu). Le LTC7001 fonctionne sur une plage de tension de polarisation du contrôleur de 3,5V à 15V avec réglage du niveau d’arrêt en cas de sous-tension. Les temps de montée et de descente rapides de 13ns, quand il contrôle une charge de 1000pF, réduisent les pertes de commutation. Les caractéristiques supplémentaires comprennent le réglage de la vitesse de balayage à la mise en marche et le réglage de l’arrêt en cas de surtension.
Le LTC7001 est disponible dans le boîtier MSOP-10, avec espacement des broches pour les tensions élevées. Il est disponible en trois classes de températures de jonction de fonctionnement avec les versions à températures étendues et industrielles de -40°C à 125°C, la version pour températures de l’automobile de -40°C à 150°C et la version de classe militaire de -55°C à 150°C. Le prix unitaire de départ est de 2,40$ pour 1000 pièces. Pour plus d’informations, visiter le site : www.linear.com/product/LTC7001.



Résumé des caractéristiques : LTC7001

•    Large gamme de la tension d’entrée VIN : 3,5V à 135V (150V max. absolu)
•    Possibilité d’un rapport cyclique de 100% grâce à la pompe de charge interne
•    Excursion basse 1Ω, excursion haute 2,2Ω pour des temps de montée et d’arrêt rapides
•    Retards de propagation rapides de 35ns
•    Réglage de la vitesse de montée au démarrage
•    Alimentation de grille du contrôleur : 3,5V à 15V
•    Réglage de l’alimentation VCC du contrôleur pour un arrêt en cas de sous-tension
•    Réglage de VIN pour un arrêt en cas de surtension
•    Entrée compatible CMOS



Le prix est indiqué à des fins budgétaires uniquement et peut différer selon les droits locaux, les taxes, les frais et les taux de changes.



Analog Devices vient de croître en puissance. Le 10 mars, Analog Devices a acquis Linear Technology, créant la première compagnie aux performances élevées en analogique. Davantage d’informations : http://lt.linear.com/07c



À propos d’Analog Devices
Analog Devices (NASDAQ : ADI) est le numéro un mondial sur le marché des hautes technologies analogiques concçues pour relever les défis techniques les plus complexes. Nous permettons à nos clients d’interpréter le monde qui nous environne en connectant de façon intelligente les univers physique et numérique au moyen de technologies hors pair conçues pour détecter, mesurer et connecter. Visitez le site http://www.analog.com
