Contrôleur DC/DC, 150V, abaisseur, synchrone, suppression des composants externes de protection contre les surtensions

12/06/2017 07h56, par zellercom.com

Contrôleur DC/DC, 150V, abaisseur, synchrone, suppression des composants externes de protection contre les surtensions

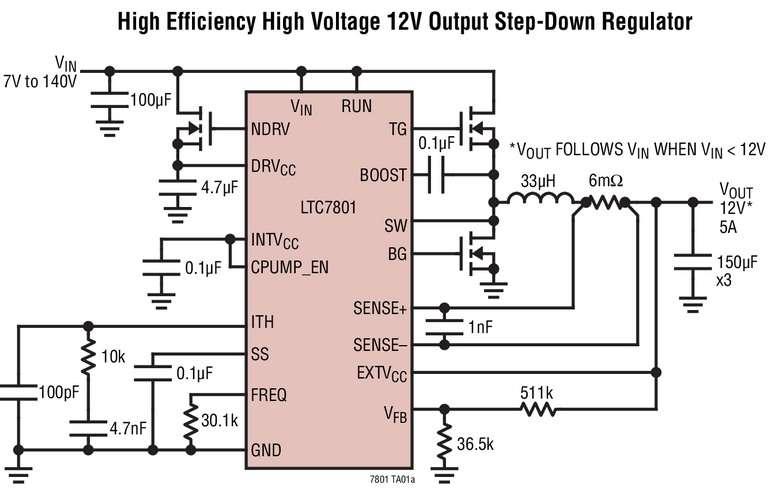

MILPITAS, CA & NORWOOD, MA – 8 juin 2017- Analog Devices, Inc., qui a acquis récemment Linear Technology Corporation, annonce le LTC7801, un contrôleur régulateur à découpage, de tension élevée, abaisseur, synchrone, non isolé, en boîtiers compacts de 24 broches, qui contrôle tout un étage de puissance à MOSFET canal N. Sa gamme de tension d’entrée, de 4V à 140V (150V max. absolus) est conçue pour fonctionner à partir d’une source d’entrée de tension élevée ou sur une entrée qui présente des surtensions de fortes amplitudes, ce qui permet de se passer des composants externes de suppression des surtensions. Le LTC7801 continue de fonctionner avec un rapport cyclique jusqu’à 100% pendant des baisses de la tension d’entrée jusqu’à 4V, ce qui le rend approprié aux applications du transport, du contrôle industriel, de la robotique et des transmissions de données.

La tension de sortie peut être fixée entre 0,8V et 60V pour des courants de sortie pouvant atteindre 20A, avec des rendements aussi élevés que 96%. Le composant consomme seulement 40µA en mode sommeil, avec la tension de sortie régulée, ce qui convient aux systèmes fonctionnant en permanence. Une pompe de charge interne permet un rapport cyclique de 100% et de fonctionner en cas de baisse de tension, une caractéristique utile lorsque le composant est alimenté sur une batterie en cours de décharge. La tension des contrôleurs de grille des puissants MOSFET canal N, 1Ω, du LTC7801 peut être réglée de 5V à 10V pour permettre l’emploi de MOSFET de niveau de tension logique ou standard afin de maximiser le rendement. Pour empêcher une dissipation de puissance excessive de la puce, dans les applications à tension d’entrée élevée, le LTC7801 comprend une broche NDRV, qui contrôle la grille d’un MOSFET canal N externe, en option, fonctionnant en régulateur linéaire à faible tension de déchet pour fournir la puissance au circuit intégré. La broche EXTVCC permet l’alimentation du LTC7801 à partir de la sortie du régulateur à découpage ou toute autre source disponible, ce qui réduit la dissipation de puissance et améliore le rendement.

Le LTC7801fonctionne à une fréquence fixe, pouvant être choisie entre 50kHz et 900kHz, et il peut être synchronisé à une horloge externe de 75kHz à 850kHz. L’utilisateur peut choisir le mode de fonctionnement, en continu, à densité variable d’impulsions ou en Burst

Mode® à faible niveau d’ondulation, aux faibles charges. Son architecture en mode courant procure une compensation de boucle facilitée, une réponse rapide aux signaux transitoires et une régulation de ligne excellente. Le courant de sortie est détecté en mesurant la chute de tension aux bornes de l’inductance (DCR) de sortie, pour le rendement le plus élevé, ou en utilisant une résistance de mesure de courant en option. La durée de conduction minimale de 80ns permet des rapports de conversion élevés, à une fréquence de commutation élevée. La limitation du courant par repliement de caractéristique limite la dissipation thermique du MOSFET en cas de surcharge. Les caractéristiques supplémentaires comprennent une diode d’amorçage, un indicateur de tension de sortie régulée, un seuil d’arrêt en cas de surtension en entrée et un démarrage progressif.

Le LTC7801 est disponible en boîtiers QFN-24, 4mm x 5mm, et TSSOP-24, à performances thermiques renforcées. Deux classes de températures de jonction sont disponibles : les versions de classes industrielles et de températures plus étendues, de -40°C à 125°C et la classe hautes températures de l’automobile de -40°C à 150°C. Le prix unitaire de départ est de 4,20$, pour 1000 pièces. Pour plus d’informations, visiter le site www.linear.com/product/LTC7801



Résumé des caractéristiques : LTC7801

  • Gamme de tension d’entrée étendue : 4V à 140V (150V max. absolu)
  • Large gamme de la tension de sortie : de 0,8V à 60V
  • Courant de sortie jusqu’à 20A
  • Redressement synchrone pour un rendement jusqu’à 96%
  • Faible courant de repos 40µA
  • Possibilité d’un rapport cyclique de 100%
  • Réglage de la tension de contrôle de grille de 5V à 10V pour seuil de niveau logique ou standard des MOSFET
  • Détection du courant par résistance RSENSE ou DCR
  • Durée de conduction minimale de 80ns pour des rapports de conversion élevés en mode abaisseur
  • Choix du mode de fonctionnement : mode continu, mode par densité variable d’impulsions ou en Burst Mode ® à faible niveau d’ondulation, aux faibles charges
  • Choix de la fréquence de fonctionnement fixe de 50kHz à 900kHz
  • Fréquence de fonctionnement synchronisée par PLL de 75kHz à 850kHz
  • Contrôle en mode courant pour une réponse rapide aux signaux transitoires et une compensation de boucle facile
  • Indicateur de tension de sortie régulée
  • Réglage du seuil d’arrêt en cas de surtension en entrée



Le prix est indiqué à des fins budgétaires uniquement et peut différer selon les droits locaux, les taxes, les frais et les taux de changes.

Analog Devices vient de croître en puissance. Le 10 mars, Analog Devices a acquis Linear Technology, créant la première compagnie aux performances élevées en analogique. Davantage d’informations : http://lt.linear.com/07c



À propos d’Analog Devices
Analog Devices (NASDAQ : ADI) est le numéro un mondial sur le marché des hautes technologies analogiques concçues pour relever les défis techniques les plus complexes. Nous permettons à nos clients d’interpréter le monde qui nous environne en connectant de façon intelligente les univers physique et numérique au moyen de technologies hors pair conçues pour détecter, mesurer et connecter. Visitez le site http://www.analog.com.
