Contrôleur 60V, abaisseur, synchrone, faible courant de repos IQ, fonctionnant jusqu’à 2,25MHz pour une puissance plus élevée

01/06/2017 16h08, par zellercom.com

Contrôleur 60V, abaisseur, synchrone, faible courant de repos IQ, fonctionnant jusqu’à 2,25MHz pour une puissance plus élevée

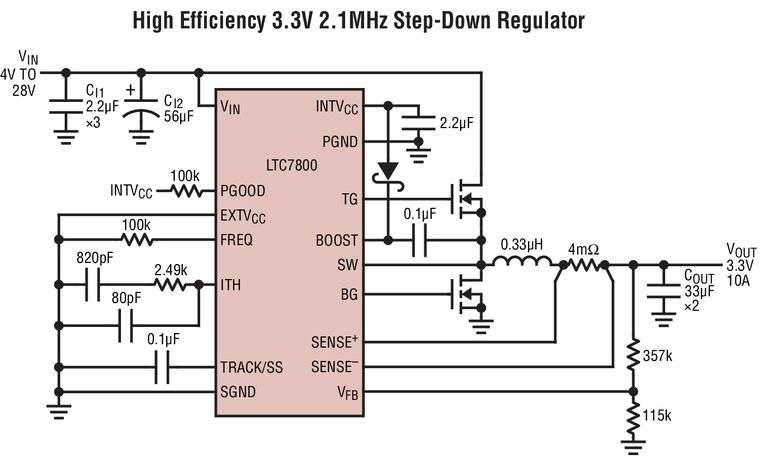

MILPITAS, CA & NORWOOD, MA – Juin 2017- Analog Devices, Inc., ayant acquis récemment Linear Technology Corporation, annonce le LTC7800, un contrôleur  DC/DC, abaisseur, synchrone, fonctionnant jusqu’à 2,25MHz, pour une taille de circuit réduite et une densité de puissance accrue. Sa durée de conduction minimale de 45ns permet des conversions de 24V en entrée à 3,3V en sortie, la fréquence de commutation fixe étant de 2MHz, ce qui permet d’éviter les bandes de fréquences critiques sensibles au bruit incluant la bande radio AM.

Le redressement synchrone permet un rendement pouvant atteindre 95% et le fonctionnement en Burst Mode® maintient le courant de repos inférieur à 50µA, dans les conditions de veille et à vide, ce qui est approprié aux systèmes fonctionnant en permanence.

Le LTC7800 fonctionne sur une tension d’alimentation d’entrée, de 4V à 60V, conçue pour protéger contre de fortes surtensions, opérer en continu dans les conditions de démarrage à froid et couvrir une grande variété de sources d’entrée et de batteries de compositions chimiques différentes. La tension de sortie peut être fixée entre 0,8V et 24V pour des courants de sortie pouvant atteindre 20A, ce qui convient aux 12V ou 24V des applications de l’automobile, des équipements lourds, du contrôle industriel, de la robotique et des télécommunications.

Le LTC7800 intègre dans la puce de puissants contrôleurs de grille de MOSFET, 1,1Ω. Il fonctionne à une fréquence fixe, pouvant être choisie entre 320kHz et 2,25MHz, et il peut être synchronisé à une horloge externe sur la même plage de fréquences. L’utilisateur peut choisir le mode de fonctionnement, en continu, à densité variable d’impulsions et en Burst Mode à faible niveau d’ondulation aux faibles charges. Son architecture en mode courant procure une compensation de boucle facilitée, une réponse rapide aux signaux transitoires et une régulation de ligne excellente. Le courant de sortie est détecté en mesurant la chute de tension aux bornes de l’inductance (DCR) de sortie, pour le rendement le plus élevé ou en utilisant une résistance de mesure de courant en option. La limitation du courant par repliement de caractéristique limite la dissipation thermique du MOSFET en cas de surcharge. Les caractéristiques supplémentaires comprennent un rapport cyclique de 98% (utile quand alimenté sur batterie lors de la décharge), un régulateur LDO qui alimente le contrôleur de grille à partir de la tension d’entrée ou EXTVCC et un signal indicateur de tension de sortie régulée.

Le LTC7800 est disponible en un boîtier QFN de 20 broches, 3mm x 4mm, à performances thermiques renforcées, compatible broche-à-broche avec le LTC3891. Deux classes de températures de jonction sont disponibles, les versions de classes industrielles et de températures plus étendues, de -40°C à 125°C et la classe hautes températures de l’automobile de -40°C à 150°C. Le prix unitaire de départ est de 3,47$, pour 1000 pièces. Pour plus d’informations, visiter le site www.linear.com/product/ltc7800.

Résumé des caractéristiques : LTC7800

  • Large gamme de tensions d’entrée : 4V à 60V
  • Large gamme de la tension de sortie : de 0,8V à 24V
  • Fréquence de fonctionnement fixée par PLL de 320kHz à 2,25MHz
  • Durée de conduction minimale de 45ns pour des rapports de conversion élevés en mode abaisseur
  • Courant de repos 50µA
  • Redressement synchrone pour un rendement jusqu’à 95%
  • Puissants contrôleurs de grille d’un MOSFET 1,1Ω, intégrés
  • Détection du courant par résistance RSENSE ou DCR
  • Choix du mode de fonctionnement : Burst Mode ® à faible niveau d’ondulation, mode par densité variable d’impulsions ou mode continu
  • Réglage du démarrage progressif ou du suivi de tension
  • Protection contre les surtensions en sortie et les surintensités par repliement de caractéristique



Le prix est indiqué à des fins budgétaires uniquement et peut différer selon les droits locaux, les taxes, les frais et les taux de changes.

Analog Devices vient de croître en puissance. Le 10 mars, Analog Devices a acquis Linear Technology, créant la première compagnie aux performances élevées en analogique. Davantage d’informations : http://lt.linear.com/07c



À propos d’Analog Devices
Analog Devices (NASDAQ : ADI) est le numéro un mondial sur le marché des hautes technologies analogiques concçues pour relever les défis techniques les plus complexes. Nous permettons à nos clients d’interpréter le monde qui nous environne en connectant de façon intelligente les univers physique et numérique au moyen de technologies hors pair conçues pour détecter, mesurer et connecter. Visitez le site http://www.analog.com.
