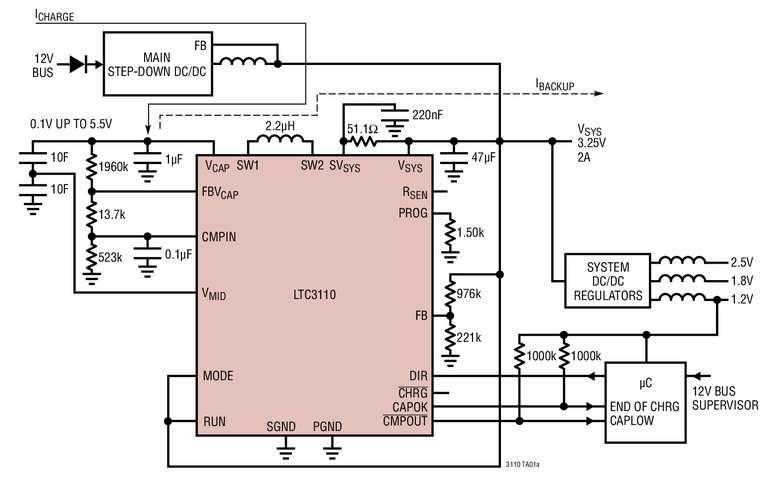

Chargeur de supercondensateur, abaisseur-élévateur, 2A, présentant un fonctionnement bidirectionnel pour une charge rapide et un dispositif de sauvegarde

18/06/2015 18h46, par zellercom.com

Chargeur de supercondensateur, abaisseur-élévateur, 2A, présentant un fonctionnement bidirectionnel pour une charge rapide et un dispositif de sauvegarde

Juin 2015 - Linear Technology Corporation présente le LTC3110, un chargeur de supercondensateur, abaisseur-élévateur, à intensité d’entrée programmable, avec équilibrage actif  de la charge pour une ou deux séries de supercondensateurs. L’architecture propriétaire en mode abaisseur-élévateur, à faible niveau de bruit, assure le travail de deux régulateurs à découpage séparés, ce qui permet des économies sur l’espace, le coût et la complexité. Le LTC3110 fonctionne suivant deux modes, le mode sauvegarde et le mode charge. En  mode sauvegarde, le composant maintient la tension du système VSYS, de 1,71V à 5,25V, alimenté à partir de l’énergie emmagasinée dans le supercondensateur. De plus, la tension de  stockage du supercondensateur, VCAP, présente une large gamme de fonctionnement disponible de 5,5V à 0,1V. Ceci assure que toute l’énergie utile disponible stockée dans le supercondensateur a été utilisée, de ce fait cela accroît les durées de sauvegarde ou permet de réduire la taille des condensateurs. Autrement, en mode chargeur quand le système d’alimentation principale fonctionne, le LTC3110 peut inverser la direction du flux d’énergie, de manière autonome ou sous la commande de l’utilisateur,  en utilisant la tension du dispositif régulé pour charger et équilibrer les supercondensateurs. La tension VCAP  est obtenue, avec un bon rendement, au-dessus ou au-dessous de la tension VSYS par le régulateur PWM (modulateur de largeur d’impulsion) abaisseur-élévateur. Le composant présente aussi une limite du courant d’entrée moyen en mode charge, qui peut être programmé jusqu’à 2A avec une précision de ±2%, empêchant une surcharge de la source d’alimentation du système tout en minimisant la durée de recharge du condensateur.

L’équilibrage actif de la charge du LTC3110 élimine la perte d’énergie constante  des résistances externes, assurant la charge même avec des condensateurs dépareillés, et des cycles de recharge moins fréquents. La régulation programmable de la tension maximum du condensateur équilibre et limite, de façon active, la tension dans chaque condensateur en série dans la batterie, à la moitié de la valeur programmée, ce qui assure un fonctionnement fiable alors que les condensateurs vieillissent et présentent des défauts d’appariement de capacités. Les commutateurs synchrones, à faible RDS(ON), à faible capacité de grille, permettent  une conversion, à haut rendement, pour minimiser la durée de la charge des éléments de stockage. Le LTC3110 est approprié à la charge sécurisée et à la protection des gros condensateurs, dans les applications comme les serveurs, les dispositifs RAID, et les systèmes RF avec des batteries de sauvegarde ou à supercondensateurs.

La limite du courant d’entrée du LTC3110 et la tension maximum du condensateur sont programmables via une résistance. La moyenne du courant d’entrée est contrôlée, avec précision,  sur la gamme programmée, de 0,125A à 2A. Le fonctionnement en Burst Mode®, pouvant être sélectionné par une broche, améliore le rendement aux faibles charges, réduit l’intensité en veille à seulement 40µA et l’intensité à l’arrêt à moins de 1µA. Les autres caractéristiques du LTC3110 comprennent une fréquence de commutation élevée de 1,2MHz pour minimiser la taille des composants externes, une protection contre un dépassement thermique, deux superviseurs  de tension pour un contrôle de polarité, un dispositif de la fin de charge, et un comparateur à usages multiples avec une sortie à collecteur ouvert pour obtenir une interface avec un microcontrôleur ou un microprocesseur.

Le LTC3110 est encapsulé dans des boîtiers de 24 broches, QFN, 4mm x 4mm, et TSSOP, à performances thermiques renforcées, les deux fonctionnant dans les classes de températures E et I de -40°C à 125°C, et jusqu’à 150°C pour la classe H de grande fiabilité. Le prix unitaire de départ, pour le composant de classe  H, est de 4,72$ pour 1000 pièces. Pour plus d’informations, visiter le site www.linear.com/product/LTC3110.



Résumé des caractéristiques : LTC3110

•    Gamme de fonctionnement VCAP : 0,1V à 5,5V
•    Gamme de fonctionnement VSYS : 1,71V à 5,25V
•    Commutation automatique du mode charge au mode sauvegarde
•    Limite du courant de charge d’entrée, programmable avec une précision de ±2% de 125mA à 2A
•    Précision de la tension de sauvegarde ±1%
•    Équilibrage automatique des condensateurs de sauvegarde
•    Fréquence de commutation fixe de 1,2MHz
•    Fonctionnement en Burst Mode® : IQ = 40µA
•    Comparateur à usages multiples, grande possibilité de programmation, à sortie à collecteur ouvert
•    Sorties à collecteur ouvert pour indiquer la direction du fonctionnement et la fin de charge
•    Boîtiers QFN-24, 4mm x 4mm, et TSSOP-24, de faible profil
