CAN 18bits, octuple, à étages tampons d’entrée de l’ordre du picoampère, réduisant la taille de la réalisation

21/04/2017 14h35, par zellercom.com

CAN 18bits, octuple, à étages tampons d’entrée de l’ordre du picoampère, réduisant la taille de la réalisation

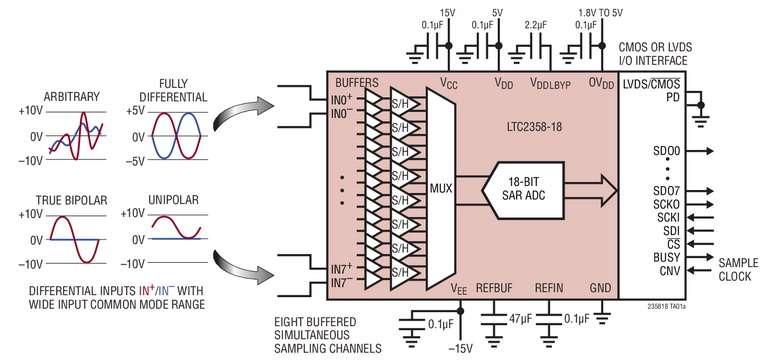

MILPITAS, CA & NORWOOD, MA – Avril 2017- Analog Devices, Inc, qui a acquis récemment Linear Technology Corporation, annonce le LTC2358-18, un CAN à registre à approximations successives (SAR), de 18bits, 8 canaux à échantillonnage simultané, intégrant des étages tampons, en entrée, de l’ordre du picoampère. Considérant la carte électronique dans son ensemble, le LTC2358-18 permet des économies notables d’espace et de coût en supprimant les circuits d’entrée de traitement du signal requis pour contrôler les entrées non tamponnées d’un CAN à capacités commutées. Les économies réalisées sur les composants, trois amplificateurs, six résistances et deux condensateurs pour chacun des canaux, un total de 88 composants pour les huit canaux, permettent une forte réduction du coût du matériel et de la surface de carte, et une économie de plus de 40% sur la consommation. Des entrées de l’ordre du picoampère avec un CMRR (taux de réjection en mode commun) de 128dB sur la gamme en mode commun de 30Vcrête-à-crête permettent une connexion directe du LTC2358-18 à une large gamme de capteurs, sans compromettre la précision des mesures.

Tout en ayant la possibilité de convertir simultanément huit canaux à une vitesse de conversion de 200 kéch./s par canal, le LTC2358-18 apporte un supplément de la souplesse via les gammes d’entrées SoftSpanTM qui sont configurables séparément. Chaque canal peut être programmé, sur la base d’une conversion-par-conversion, pour accepter des signaux d’entrée de ±10,24V, de 0V à 10,24V, ±5,12V ou de 0V à 5,12V, unipolaires, bipolaires vrais, différentiels ou quelconques. Les entrées différentielles analogiques fonctionnent sur une large gamme de tensions d’entrée en mode commun de 30V, permettant au CAN de numériser directement un éventail de signaux tout en simplifiant la conception de la chaîne du signal. La souplesse relative au signal d’entrée, combinée avec une INL maximale ( non-linéarité intégrale) de ±3,5LSB, sans perte de codes sur 18bits, et un SNR (rapport signal sur bruit) de 96,4dB, rend le LTC2358-18 approprié au contrôle du processus industriel de haute performance, au test et à la mesure, la gestion de la puissance de la ligne et les applications de contrôle de moteurs.

Le LTC2358-18 présente une référence interne de précision, avec un coefficient de température de 20ppm/°C max. et un étage tampon de référence, intégré, pouvant faire des mesures précises non-linéarité intégrale, ce qui procure des économies d’espace sur les cartes à forte densité de circuits. En option, une alimentation de référence de 5V peut être ajoutée pour étendre la gamme de la tension analogique d’entrée à ±12,5V. Le composant dissipe 219mW lors de la conversion simultanée des huit canaux à la vitesse de 200kéch./s, et possède les modes veille et arrêt pour réduire la dissipation de puissance à des vitesses inférieures.

En plus de ces caractéristiques uniques, le LTC2358-18 présente une souplesse numérique inégalée, avec des interfaces série SPI CMOS et LVDS pouvant être sélectionnées via une broche. La gamme de tensions d’alimentation de sortie permet au composant de communiquer avec n’importe quel CMOS de niveau logique entre 1,8V et 5V. En mode CMOS, les applications peuvent utiliser entre une et huit voies de données série en sortie, ce qui permet à l’utilisateur d’optimiser la largeur de bus et la vitesse des données. Le mode LVDS présente un niveau de bruit bas, des communications à grande vitesse sur de plus longues distances, en utilisant la transmission différentielle. Ensemble, ces options d’interfaces d’entrée/sortie (I/O) permettent aussi bien au LTC2358-18 de communiquer avec des microcontrôleurs anciens et des FPGA modernes.

Le LTC2358-18 vient à la suite du LTC2358-16, à la tête d’une famille de CAN SAR 16-/18bits multicanaux, à échantillonnage simultané et à étages tampons. Spécifié sur la gamme de températures, -40°C à 125°C, le LTC2358-18 est présenté en un boîtier LQFP de 48 broches, 7mm x 7mm, qui est compatible broche à broche avec le LTC2348-18, non tamponné. Le prix unitaire de départ est de 25,95$, pour des quantités de 1000 pièces. Des échantillons du composant et des cartes d’évaluation du circuit sont disponibles en ligne ou chez votre revendeur local Linear Technology. Pour plus d’informations, veuillez visiter le site www.linear.com/product/LTC2358-18.



Résumé des caractéristiques : LTC2358-18

  • Huit canaux à échantillonnage simultané, tamponnés, picoampère
  • 18bits garantis, sans perte de codes, INL  ±3,5LSB max.
  • Vitesse de conversion de 200kéch./s par canal
  • Entrées différentielles, gamme en mode commun 30V
  • Gammes de tensions d’entrées SoftSpan avec :
    • Référence interne : ±10,24V, 0V à 10,24V, ±5,12V, 0V à 5,12V
    • Référence interne  5V : ±12,5V, 0V à 12,5V, ±6,25V, 0V à 6,25V
  • SNR de 96,4dB pour une conversion
  • Référence intégrée et tampon intégré
  • I/O série SPI CMOS (1,8V à 5V) et LVDS
  • Dissipation de puissance 219mW
  • Boîtier LQFP de 48 broches, 7mm x 7mm

Le prix est indiqué à des fins budgétaires uniquement et peut différer selon les droits locaux, les taxes, les frais et les taux de changes.

Analog Devices vient de croître en puissance. Le 10 mars, Analog Devices a acquis Linear Technology, créant la première compagnie aux performances élevées en analogique. Davantage d’informations : http://lt.linear.com/07c



À propos d’Analog Devices
Analog Devices (NASDAQ : ADI) est le numéro un mondial sur le marché des hautes technologies analogiques concçues pour relever les défis techniques les plus complexes. Nous permettons à nos clients d’interpréter le monde qui nous environne en connectant de façon intelligente les univers physique et numérique au moyen de technologies hors pair conçues pour détecter, mesurer et connecter. Visitez le site http://www.analog.com
