Analog Devices annonce son nouveau système de mesure des pertes par réflexion et de détection de puissance RF large bande !

10/10/2017 19h05

Analog Devices annonce son nouveau système de mesure des pertes par réflexion et de détection de puissance RF large bande !

Le nouveau système de mesure des pertes par réflexion et de détection de puissance RF large bande annoncé par Analog Devices conjugue un format plus compact et une mise sur le marché plus rapide

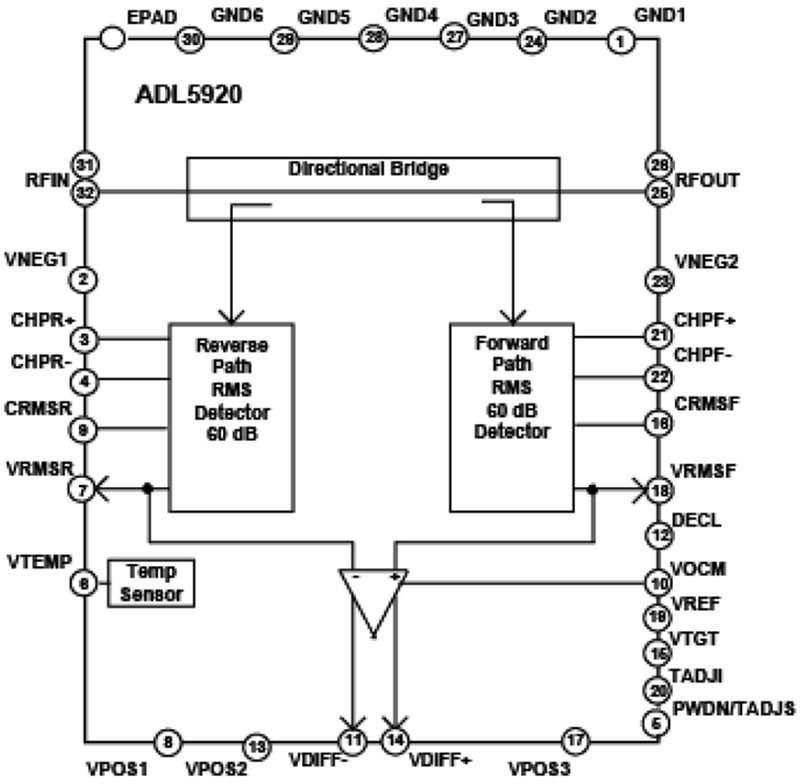

Wissous, France, le 10 octobre 2017 — Analog Devices, Inc. (NASDAQ : ADI) annonce sous la référence ADL5920 un détecteur de puissance RF efficace (RMS) double voie à pont bidirectionnel fonctionnant entre 9 kHz et 7 GHz. Conçu pour mesurer simultanément les niveaux de puissance efficace (RMS) directe et inverse sur le trajet des signaux, ainsi que les pertes par réflexion (return loss), ce détecteur modifie l’approche traditionnelle en intégrant un coupleur à pont directionnel, ce qui se traduit par un niveau d’intégration et une bande passante à la pointe du marché. Concernant les applications dans lesquelles l’espace disponible représente un paramètre critique, le détecteur ADL5920 intègre la fonction de couplage ou de mesure (sensing) à la fonction de détection, et dispose d’une sortie capable d’attaquer directement un convertisseur analogique-numérique (CA/N) de haute précision. Pour les fonctionnements large bande ou les variantes de fréquences, l’ADL5920 évite au concepteur d’utiliser un coupleur directionnel spécifique pour chaque fréquence. Enfin, ce composant large bande intégré se caractérise par un format réduit et accélère le lancement des produits sur le marché.

•    Afficher la page du produit, télécharger la fiche technique, ou commander des échantillons et des cartes d’évaluation : analog.com/ADL5920 ;
•    Pour en savoir plus sur les détecteurs de puissance RF d’Analog Devices : analog.com/fr/products/rf-microwave/rf-power-detectors.html.

Principales caractéristiques techniques du détecteur ADL5920
•    Réaliser des mesures de puissance couplées jusqu’à 9 kHz ;
•    Signal d’entrée maximum de + 30 dBm avec tenue sous des charges ouvertes et court-circuitées ;
•    Fonctionne sous 5 V et consomme 150 mA ;
•    Monté en boîtier LFCSP 32 contacts 5 x 5 mm ; fonctionne dans la plage de température opérationnelle comprise entre - 40 et + 85 °C.


Prix et disponibilité

Référence    Disponibilité des échantillons    Production en volume    Prix unitaire par 1 000 pièces    Boîtier
ADL5920
Immédiate    Décembre 2017    14,50 $    LFCSP 5x5 mm


À propos d’Analog Devices
Analog Devices est le numéro un mondial sur le marché des hautes technologies analogiques conçues pour relever les défis techniques les plus complexes. Nous permettons à nos clients d’interpréter le monde qui nous entoure en connectant de façon intelligente les univers physique et numérique au moyen de technologies hors pair conçues pour détecter, mesurer et connecter. http://www.analog.com
