AN SAR 32bits avec une linéarité de 0,5ppm procurant une gamme dynamique de 148dB

06/04/2017 07h44, par zellercom.com

AN SAR 32bits avec une linéarité de 0,5ppm procurant une gamme dynamique de 148dB

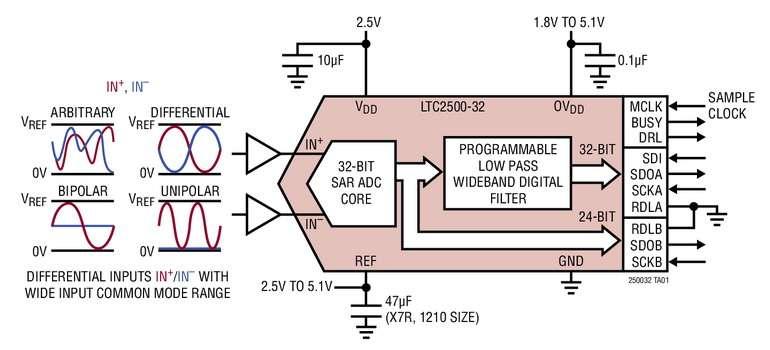

Avril 2017- Analog Devices, Inc, qui a acquis récemment Linear Technology Corporation, annonce le LTC2500-32, un convertisseur analogique-numérique (CAN) à registre à approximations successives (SAR), de 32bits, de très grande précision. Le LTC2500-32 est une nouvelle approche pour les applications de mesures de précision, combinant la haute précision et la vitesse élevée de l’architecture propriétaire des CAN SAR de Linear Technology avec des filtres numériques configurables, intégrés, pour optimiser la bande passante du signal du système et faciliter les demandes en filtrage analogique anti-repliement. Le LTC2500-32 procure deux sorties simultanément : (1) une sortie 32bits, bas niveau de bruit, à filtrage numérique, qui réalise une gamme dynamique de 148dB et (2) une sortie 32bits, 1Méch./s, sans état de latence, comprenant avec un bit de détection de dépassement, une représentation sur 24bits de la tension différentielle d’entrée, et une représentation sur 7bits de la tension d’entrée en mode commun. La sortie, sans état de latence, est parfaitement et intrinsèquement adaptée à la sortie filtrée numériquement, ce qui évite les écarts et la dérive qui surviennent communément dans les applications qui requièrent un CAN supplémentaire, plus rapide, pour gérer l’intégrité du signal, en parallèle avec un CAN de précision. La large gamme de la tension d’entrée en mode commun et le taux de réjection en mode commun (CMRR) permettent au LTC2500-32 de servir d’interface à des signaux de mode commun différent, ce qui simplifie la chaîne du signal analogique. Chacune des deux sorties procure une représentation très précise de la différence de tension appliquée entre les deux entrées.

La densité de bruit, remarquablement basse, du LTC2500-32 permet de réaliser une gamme dynamique de 148dB à 61éch./s et de 104dB à 1Méch./s. En plus du bas niveau de bruit, le LTC2500-32 présente une linéarité inégalée de 0,5ppm typique et une INL (linéarité non intégrale) garantie de 2ppm max., une dérive du gain et de la tension de décalage de zéro minime sur les gammes étendues de températures. Ensemble, ces caractéristiques permettent des mesures de pointe, de très grande précision, dans les environnements bruyants, comme les applications de l’automatisation industrielle. Le filtre numérique configurable, intégré, permet sept types de filtres et 13 facteurs de sous-échantillonnage différents, ce qui procure aux utilisateurs une grande souplesse quant aux compromis avec la bande passante, la réponse du filtre et le niveau de bruit pour chaque application.

Le LTC2500-32 fait partie de la famille de CAN SAR, de très grande précision, qui inclut aussi le LTC2508-32, ce qui procure des filtres numériques optimisés pour les applications d’acquisition de données, et le LTC2512-24 de 24bits qui permet la réalisation de filtres numériques optimisés pour les applications de traitement du signal qui requièrent une réponse plate dans la bande passante. Les LTC2512-24 et LTC2508-32 procurent une sortie sur 14bits, sans état de latence, pour la gestion de l’intégrité du signal et quatre facteurs de sous-échantillonnage pour négocier le compromis entre la bande passante et la gamme dynamique. Le LTC2500-32 procure une gamme plus étendue de filtres et de facteurs de sous-échantillonnage.

Le LTC2500-32 est disponible, aujourd’hui, dans les classes de températures commerciales et industrielles (-40°C à 85°C). Le prix unitaire de départ est de 35,95$, pour des quantités de 1000 pièces. La carte d’évaluation DC2222A pour la famille de CAN SAR LTC2500 est disponible sur le site www.linear.com/demo ou en contactant votre revendeur local Linear Technology. Pour plus d’informations, veuillez visiter le site www.linear.com/product/LTC2500-32.



Résumé des caractéristiques : LTC2500-32

  • SNR de 104dB à 1Méch./s
  • CAN SAR 32bits à deux sorties :
    • sortie 32bits filtrée numériquement, bas niveau de bruit
    • sortie 24bits différentielle +7bits en mode commun, 1Méch./s, avec détection de dépassement de gamme
  • Configuration possible du filtre numérique avec synchronisation
  • Sept types de filtre : Sinc, 1 Sinc, 2 Sinc, 3 Sinc, 4 Sinc, Spread-Sinc, réponse plate dans la bande - passante, moyenne
  • Large gamme de la tension d’entrée en mode commun
  • CMRR 128dB
  • INL : 0,5ppm (typ.)
  • Boîtier DFN de 24 broches, 7mm x 4mm



Le prix est indiqué à des fins budgétaires uniquement et peut différer selon les droits locaux, les taxes, les frais et les taux de changes.

Analog Devices vient de croître en puissance. Le 10 mars, Analog Devices a acquis Linear Technology, créant la première compagnie aux performances élevées en analogique. Davantage d’informations : http://lt.linear.com/07c



À propos d’Analog Devices
Analog Devices (NASDAQ : ADI) est le numéro un mondial sur le marché des hautes technologies analogiques concçues pour relever les défis techniques les plus complexes. Nous permettons à nos clients d’interpréter le monde qui nous environne en connectant de façon intelligente les univers physique et numérique au moyen de technologies hors pair conçues pour détecter, mesurer et connecter. Visitez le site http://www.analog.com.

LT, LTC, LTM, Linear Technology et le logo de Linear et µModule sont des marques déposées de Analog Devices, Inc. Toutes les autres marques sont la propriété de leurs détenteurs respectifs.
