    Par défaut Cablage d'un interrupteur ?

    Hello à tous,

    Bon c'est plus une question d'électricité que d'électronique, mais je me risque à poser cette question basique : comment câbler cet interrupteur ? ->

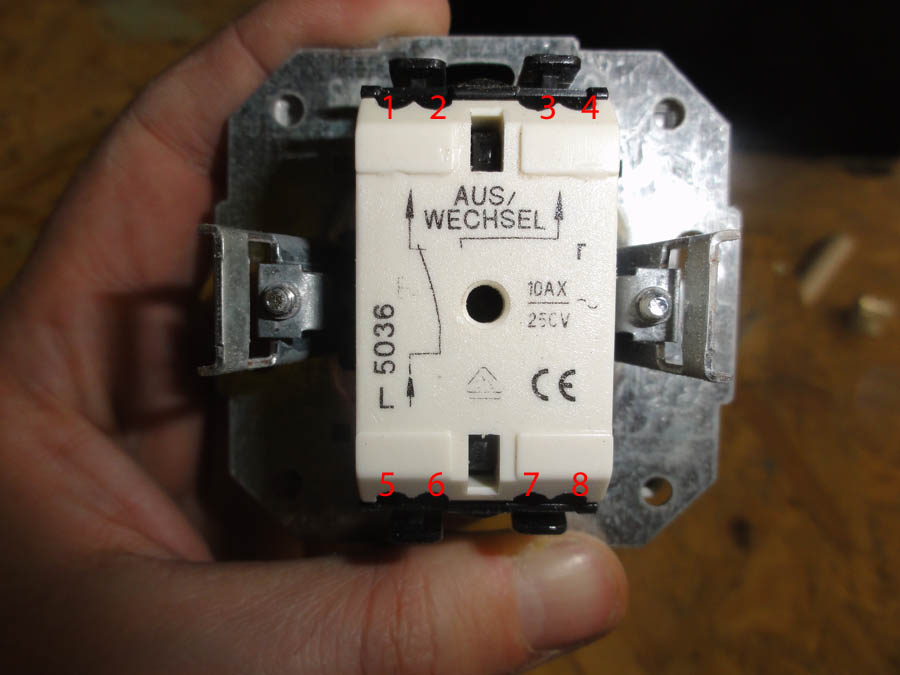

    Il s'agit de l'arrière d'un simple interrupteur deux positions.

    Je souhaite savoir ou brancher mes trois fils qui arrivent du tableau électrique, ainsi que les trois fils qui partiront de l'interrupteur vers la lampe ? (j'ai note sur l'image les 8 emplacements possible)

    Merci d'avance.

  2. # ADS
    Circuit publicitaire
    Date d'inscription
    Toujours
    Âge
    2010
    Messages
    Plusieurs


  3. #2
    Job à plein temps Job à plein temps
    Date d'inscription
    septembre 2004
    Âge
    37
    Messages
    1 664
    Pouvoir de réputation
    12

    Par défaut Re : Cablage d'un interrupteur ?

    Bonjour, le fil de phase arrivant du tableau se câble en 5
    le départ vers les luminaires en 3
    le neutre (fil de couleur bleu) arrive directement sur la deuxième borne du luminaire
    en cherchant quelque peu sur google....
    Dernière modification par Ptiphill ; 27/10/2012 à 07h36.
    siempre endavant !!!

  4. #3
    Job à plein temps Job à plein temps
    Date d'inscription
    mars 2010
    Âge
    56
    Messages
    1 218
    Pouvoir de réputation
    6

    Par défaut Re : Cablage d'un interrupteur ?

    Pour compléter :
    les bornes 1 et 2 sont reliées
    les bornes 3 et 4 sont reliées
    les bornes 5 et 6 sont reliées
